Системы хранения Maxtronic SA-3378S/SA-4378S
Осенью 2007 года на рынке появилось одно из немногих и редких сегодня оригинальных решений среди систем хранения данных. До настоящего времени любые из систем хранения данных подключались к компьютеру через контроллеры внешних интерфейсов, начиная от простейшего USB и заканчивая Infiniband. Контроллер внешнего интерфейса, безусловно, удобнее с точки зрения стандартизации и мобильности системы хранения, но есть и много минусов. Во-первых, за контроллеры SCSI, SAS или Fibre Channel надо платить и немало, до $1000 плюс кабели, стоящие до $100. Во-вторых, этот контроллер и кабели надо иметь. В-третьих, предел скорости обмена данными в системе хранения определяется именно контроллером внешнего интерфейса и для SCSI/SAS не превышает 300 MB/s.

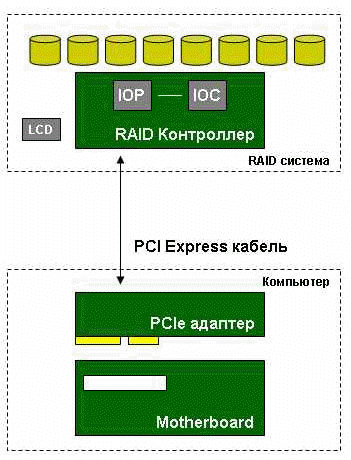

Поэтому идея, которая возникла у авторов SA-4378/3378, компании Maxtronic Int., очень интересна и в данном случае первый блин не вышел комом - скорее наоборот. Идея SA-4378/3378 очень проста - "посадить" RAID контроллер в системе хранения просто на внутренний интерфейс компьютера. В данном случае был выбран самый перспективный на сегодня интерфейс PCI Express. Результат очевиден - отпадает необходимость в специальном контроллере интерфейса и, что более всего важно, ограничителем производительности становится только RAID контроллер. Интерфейс, связывающий компьютер и систему хранения, перестает быть узким местом. SA-4378S/3378S поддерживают работу по PCI-Express x4, имеющий предел полосы пропускания в 1 гигабайт в секунду, что заметно выше того, что могут отдать 8 жестких дисков. Графически можно представить идею новых систем хранения так:
Под PCIe адаптером понимается простейшая (dummy) плата, которая фактически есть "удлинитель" PCI Express интерфейса и не более того. Теперь перейдем от общего к частностям, т.е. к конкретным системам, в которых реализована эта замечательная идея.
Спецификация и краткое описание
Здесь мы расскажем о технических параметрах SA-4378/3378. SA-4378 и SA-3378 отличаются друг от друга только конструктивным исполнением. SA-4378 rack 2U, SA-3378 система настольная, поэтому все, сказанное ниже, будет относиться к обеим системам.
| Поддерживаемая организация RAID |
RAID 0 (striping), RAID 6 (Disk striping with two sets of parity) |
| Поддержка "горячего" резервирования дисков |
Есть |
| Высота в стойке для SA-4378 | 2U |
| Количество жестких дисков | 8 |
| Поддерживаемые интерфейсы жестких дисков | SerialATA II |
| Внешний интерфейс | PCI Express x4 |
| Процессор | Intel i80333 |
| Кэш | 512 MB DDR 400 MHz SDRAM, расширяется до 2 GB |
| Защита кэш-памяти батареей от пропадания питания | Есть, дополнительно |
| Максимальная емкость SATA диска | Не ограничена (48-bit LBA режим поддерживается) |
| Управление | С лицевой панели с помощью кнопок и двухстрочного LCD индикатора, с компьютера, к которому подключена система, и также по COM интерфейсу (через любую терминальную программу). |
| Программное обеспечение для управления системой | Внешнее, с компьютера, к которому подключена система, или с любого компьютера через COM порт. |
| Поддерживаемые операционные системы | Microsoft Windows (поддерживается SCSI Miniport и Storport модели драйверов), Linux, Mac OS. |
| Извещения администратора | По электронной почте или через SNMP. |
| Питание | Два блока питания по 300 каждый с горячей заменой с 1 вентилятором в каждом блоке |
| Охлаждение | Два вентилятора с "горячей" заменой |
| Габариты, мм | Для SA-4378 (rack) - 485 (Ширина) x 470 (Глубина) x 88 (Высота) мм, для SA-3378 (desktop) 200 (Ширина) x 321 (Глубина) x 336 (Высота) мм |
| Вес (без дисков) | Для SA-4378S вес в упаковке 23.0 кг, чистый вес 16 кг (без дисков). Для SA-3378S вес в упаковке 14.5 кг, чистый вес 10 кг (без дисков). |
| Комплект поставки | PCIe плата, соединительный кабель, COM кабель, рельсы и крепеж в стойку, ключи, диск с драйверами и программой управления. |

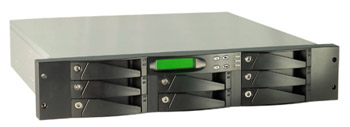

SA-4378, вид спереди

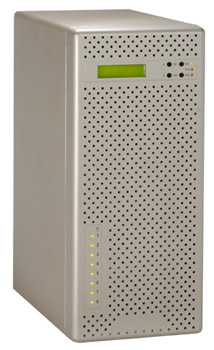

SA-3378S, вид спереди

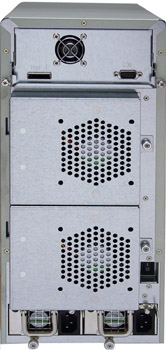

SA-3378S, вид сзади

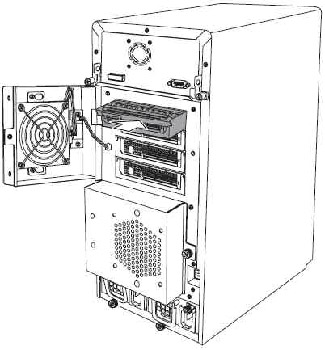

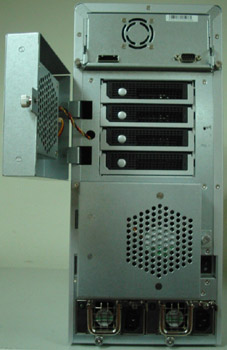

Обратите внимание на вид SA-3378S сзади. Здесь применено довольно необычное решение. Жесткие диски устанавливаются сзади в отсеки и закрываются вентиляторами. На лицевой панели вы увидите только кнопки управления, LCD дисплей и индикаторы работы дисков. Эта конструкция иллюстрируется рисунками ниже.
SA-4378S имеет абсолютно стандартную конструкцию, без каких-либо особенностей.
Варианты использования и подключения
Новые массивы могут применяться как локальные системы хранения для различных серверов, включая серверы приложений, не говоря уже о файловых серверах. Что касается аудио/видео приложений, то SA-4378S/SA-3378S практически идеальны как дисковые системы для рабочих станций видеомонтажа. Для ориентира приведем результаты тестов на компьютере Mac Pro 2 (2.66 OX/2x512/7300GT/250/SD, MAC OS X v.10.4.7 ) с платой Blackmagic DeckLink HD Extreme – как в одноканальным, так и двухканальном режимах. Под двухканальным понимается подключение двух систем SA-4378S и создание средствами MAC OS RAID 0 из двух систем.

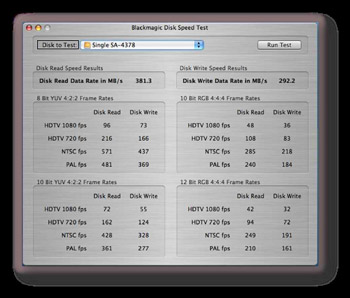

Результаты в одноканальном режиме

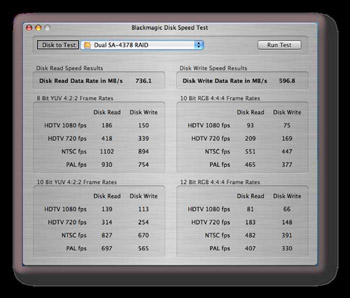

Результаты в двухканальном режиме
Эти результат говорят, в частности, что две системы SA-x378S, работают быстрее чем аналогичная, стоящая ровно столько же Fibre Channel 4 Gb система на 16 дисков. Но не надо забывать, что подключение FC системы требует дополнительно FC контроллера, стоимостью около $1000, так что в результате применение двух SA-x378S еще и на 15% эффективнее с точки зрения затрат, поскольку им никаких контроллеров не нужно. Разумеется, если FC системы предназначены для обслуживания нескольких рабочих станций, то SA-x378S могут работать только с одним компьютером.

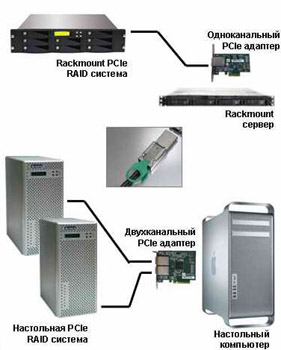

Возможные схемы подключения приведены на рисунке ниже.
SA-4378S/SA-3378S представляют собой новый подход к разработке внешних систем хранения данных. Для многих вариантов применения систем хранения как локальных, они с успехом заменят SCSI/SAS/Fibre Channel системы, причем при во многих случаях превосходящих по производительности результатах.
