Особенности
- Высокая доступность за счет проверенных решений, таких как высокопроизводительная масштабируемая операционная система, программное обеспечение управления данными и средства резервирования
- Простота репликации, резервного копирования и восстановления – с поддержкой копирования на диски, с возможностями восстановления на файловом или прикладном уровне, за счет применения программных средств SnapMirror, Snapshot и SnapRestore
- Упрощенное управление – системы самодиагностики, обеспечивающие одновременное распределение ресурсов
- Универсальность – единая интегрированная архитектура одновременно поддерживает блочный ввод-вывод и функции файлового сервера через инфраструктуры сетей Ethernet и Fibre Channel (FC) Storage Area Network (SAN).
Идея расширения центров обработки данных с помощью небольших и недорогих серверов приводит к непредвиденным результатам – наличию неупорядоченных ресурсов хранения из внутренних дисков или устройств хранения, непосредственно подключаемых к серверам. ИТ-специалисты сегодня вынуждены работать с огромными объемами данных. Они сталкиваются с трудностями в связи с необходимостью идти в ногу с растущими коммерческими потребностями их компаний, увеличивать эффективность средств резервного копирования и восстановления, реализовывать решения восстановления после сбоев, не перегружая своих сотрудников и зачастую испытывая недостаток финансирования.

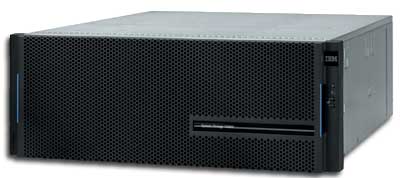

Системы IBM N3000 Express могут исполнять роль основных и вспомогательных систем хранения данных для предприятий среднего масштаба. Объединение всех фрагментированных систем хранения прикладного уровня и остальных неструктурированных данных в рамках единой унифицированной, легко управляемой и расширяемой платформы может повысить эффективность работы ИТ-специалистов. Как и старшие модели семейства IBM N series, системы N3000 Express обеспечивают интегрированный доступ к данным на блочном и файловом уровне, интеллектуальное ПО управления и функции защиты данных в экономичном исполнении. Модели IBM N3000 Express включают такие инновации, как поддержка встроенного контроллера для жестких дисков Serial-Attached SCSI (SAS) и Serial Advanced Technology Attachment (SATA), возможность расширения подключений подсистемы ввода-вывода и встроенные средства удаленного управления.
Системы IBM N3000 Express совместимы со всей линейкой унифицированных систем хранения данных IBM N series, которые обеспечивают комплексный подход к масштабированию аппаратных и программных средств и предназначены для работы во многих средах развертывания.
Системы N3300 вмещают 12 ТБ внутренней физической емкости в корпусе высотой 2U и предусматривают возможность подключения модулей расширения для увеличения суммарной физической емкости системы до 68 ТБ. Новые системы N3400 поддерживают масштабирование до 12 ТБ внутренней физической емкости и до 136 ТБ общей физической емкости. Модель N3600 обеспечивает возможность масштабирования до 20 ТБ внутренней физической емкости и до 104 ТБ при поддержке до 104 жестких дисков. Как в качестве основных, так и вспомогательных устройств хранения, системы N3000 Express обеспечивают универсальность при развертывании и подключении в соответствии с требованиями к защите и восстановлению данных.
Базовые характеристики
- Установка дисков SAS или SATA в контроллерный модуль N3000 Express
- Программное обеспечение Data ONTAP
- Возможность увеличения емкости до 136 ТБ без прерывания работы
- Доступ на уровне файлов и блоков в одной системе.
- Широкий диапазон встроенных функций
- Поддержка дисков с интерфейсами SATA и FC в модулях расширения
- Несколько поддерживаемых способов резервного копирования, включая резервное копирование под управлением дисковой системы и под управлением хоста, а также резервное копирование на ленточные устройства, подключенные напрямую, через SAN и Gigabit Ethernet (GbE).
Краткое описание аппаратных средств
- Физическая емкость системы хранения – до 136 ТБ
- До 4 ГБ памяти с функцией обнаружения и исправления ошибок (Error Checking and Correction, ECC)
- До восьми полнодуплексных портов Ethernet стандарта 10/100/1000 Base-T
- До 12 портов FC 4 Гбит/с
- 2 порта FC 8 Гбит/с
- Диагностический индикатор (LED)/ЖК-дисплей (LCD)
- Два резервированных интегрированных охлаждающих вентилятора с возможностью «горячей» замены и блоки питания с автоматической регулировкой и возможностью «горячей» замены
| Технические характеристики | |||||
|---|---|---|---|---|---|
| N3300 | N3300 | Системы N3400 | Системы N3400 | N3600 | |
| Тип системы | 2859-A10 | 2859-A20 | 2859-A11 | 2859-A21 | 2862-A20 |
| Конфигурация контроллера | Один | Два (Active/Active) | Один | Два (Active/Active) | Два (Active/Active) |
| Количество процессоров | Один | Две | Две | Четыре | Две |
| Память с произвольным доступом (RAM) | 1 ГБ | 1 ГБ | 4 ГБ | 8 ГБ | 4 ГБ |
| Энергонезависимая память | 128 МБ | 256 МБ | 256 МБ | 512 МБ | 512 МБ |
| Встроенные порты ввода-вывода | |||||
| FC-порты (скорость) | Два (4 Гбит/с) | Четыре (4 Гбит/с) | Два (4 Гбит/с) | Четыре (4 Гбит/с) | Четыре (4 Гбит/с) |
| Ethernet-порты (скорость) | Два (1 Гбит/с) | Четыре (1 Гбит/с) | Четыре (1 Гбит/с) | Восемь (1 Гбит/с) | Четыре (1 Гбит/с) |
| Масштабируемость системы хранения | |||||
| Максимальное количество петель FC | Один | Один | Один | Один | Две |
| Максимальная физическая емкость (примечание 3) | 68 ТБ | 68 ТБ | 136 ТБ | 136 ТБ | 104 ТБ |
| Максимальное количество внутренних накопителей | 12 | 12 | 12 | 12 | 20 |
| Максимальное количество модулей расширения | 56 | 56 | 124 | 124 | 84 |
| Максимальное количество дисковых накопителей | 68 | 68 | 136 | 136 | 104 |
| Максимальный размер тома | 16 ТБ | 16 ТБ | 16 ТБ | 16 ТБ | 16 ТБ |
| Максимальный размер томов/LUN | 1024 | 1024 | 1024 | 1024 | 1024 |
| Максимальное количество дисковых модулей расширения | Четыре | Четыре | 6 FC 5 SAS |
6 FC 5 SAS |
6 |
| Максимальное количество портов, настроенных в качестве клиентских (внешних) портов связи, на контроллер | Две | ||||
| Максимальное количество напрямую подключенных серверов (на контроллер и на конфигурацию Active/Active) | Четыре | ||||
| Максимальное количество серверов, подключенных к FC или iSCSI SAN (на контроллер и на конфигурацию Active/Active) | 24 | ||||
| Поддержка жестких дисков в контроллере (размер, тип, скорость) | SAS: 300 ГБ, 450 ГБ, 600 ГБ; 15 000 об/мин SATA: 500 ГБ, 7 200 об/мин; 1 ТБ |
SAS: 300 ГБ, 450 ГБ, 600 ГБ, 15 000 об/мин SATA: 500 ГБ, 7 200 об/мин; 1 ТБ |
SAS: 300 ГБ, 450 ГБ; 600 ГБ, 15 000 об/мин SATA: 1 ТБ |
||
| Поддерживаемые модули расширения | Модуль расширения EXN4000 дисковой системы хранения с интерфейсом FC: FC 4 Гбит/с: 300 ГБ, 450 ГБ, 600 ГБ, 15 000 об/мин FC 2 Гбит/с: 300 ГБ, 450 ГБ, 600 ГБ, 15 000 об/мин Модуль расширения для системы дискового хранения EXN1000 SATA: SATA: 1 ТБ, 2 ТБ |
EXN4000 - FC Disk Storage Expansion Unit: 4-Gbps FC: 300 GB, 450 GB, 600 GB, 15,000 rpm 2-Gbps FC: 300 GB, 450 GB, 600 GB, 15,000 rpm EXN3000 - SAS Disk Storage Expansion Unit: SAS: 300 GB, 450 GB, 600 GB, 15,000 rpm SATA: 1 TB, 2 TB EXN1000 - SATA Disk Storage Expansion Unit: SATA: 1 TB, 2 TB |
Модуль расширения EXN4000 дисковой системы хранения с интерфейсом FC: 4 Гбит/с, 2 Гбит/с FC: 300 ГБ, 450 ГБ; 600 ГБ, 15 000 об/мин Модуль расширения для дисковой системы хранения EXN3000 SAS: SAS: 300 ГБ, 450 ГБ; 600 ГБ, 15 000 об/мин SATA: 1 ТБ, 2 ТБ Модуль расширения для системы дискового хранения EXN1000 SATA: SATA: 1 ТБ, 2 ТБ |
||
| Масштабируемость подсистемы ввода-вывода | |||||
| Разъемы расширения PCI-Express (PCI-e) | 0 | 0 | 0 | 0 | Две |
| Максимальное количество портов FC | Две | Четыре | Две | Четыре | 12 |
| Максимальное число портов SAS | 0 | 0 | Один | Две | 0 |
| Максимальное количество портов Ethernet | Две | Четыре | Четыре | Восемь | Восемь |
| Максимальное количество дополнительных адаптеров | 0 | 0 | 0 | 0 | Две |
| Максимальное число поддерживаемых адаптеров на систему (до, но не превышая максимальное число дополнительных адаптеров) | |||||
| 1012 – Двухпортовый адаптер GbE (оптоволокно) | - | - | - | - | Две |
| 1013 – Двухпортовый адаптер GbE (медь) | - | - | - | - | Две |
| 1014 – Двухпортовый адаптер FC HBA 4 Гбит/с для дисков | - | - | - | - | Две |
| 1015 – Двухпортовый адаптер FC HBA 4 Гбит/с для ленточных накопителей | - | - | - | - | Две |
| 1021 – Двухпортовый адаптер GbE iSCSI Target (оптический) | - | - | - | - | Две |
| 1023 – Четырехпортовый адаптер GbE (медь) | - | - | - | - | Две |
| 1024 - PCIe U-SCSI 320 Tape | - | - | - | - | Две |
| 1026 - Двухпортовый PCIe SCSI Copper | - | - | - | - | Две |
| 1029 – Четырехпортовый адаптер FC HBA 4 Гбит/с для дисковых/ленточных накопителей | - | - | - | - | Две |
| 1030 – Четырехпортовый адаптер FC Target 4 Гбит/с | - | - | - | - | Две |
| 1033 - SnapMirror over FC HBA | - | - | - | - | Две |
| 1036 - PCIe 2-портовый адаптер 8 Гбит/c FC Target HBA | - | - | - | - | Две |
| 1060 - Двухпортовый адаптер мини-SAS для дисков | - | - | - | - | Две |
| 1062 - плата NIC Ethernet 10 Гбит/с | - | - | - | - | Две |
| 1063 - Двухпортовый адаптер FC over Ethernet (FCoE) (оптический) | - | - | - | - | Две |
| 1064 – Двухпортовый адаптер FCoE (медь) | - | - | - | - | Две |
| Характеристики окружающей среды | |||||
| Напряжение/сила переменного тока (сетевое напряжение для автономных систем зависит от локального распределения питания; системные шкафы поддерживают только 200 - 240 В) | 100 - 240 В переменного тока, 10 - 4 A, 50/60 Гц, 675 Вт | 100 - 240 В переменного тока, 12 - 5 A, 50/60 Гц, 855 Вт | |||
| Тепловая мощность | 1560 БТЕ/час (примечание: Вт x 3,4129) | 1928 БТЕ/час | |||
| Масса (макс.) | 28 кг (64 фунта) | 30 кг (66 фунтов) | 28 кг (64 фунта) | 30 кг (66 фунтов) | 51 кг (112 фунтов) |
| Высота | 3.45" (8,75 см), соответствует 2U | 6.95" (17,75 см), соответствует 4U | |||
| Ширина | совместимость со стойкой 19" IEC (17,7", 44,9 см) | ||||
| Глубина | 22" (56 см) | ||||
| Рабочая температура, высота и относительная влажность | 10°C - 40°C (50°F - 104°F) при подъеме≤ 3 000 м (≤ 10 000 ф.); относительная влажность от 20 % до 80 %, без конденсации (температура по влажному термометру 28°C) | ||||
| Относительная влажность и температура в нерабочем состоянии | От -40 до 60°C (-40°F - 60,00°C); относительная влажность 10-95 %, без конденсации, оригинальный контейнер | ||||
| Уровень шума во время работы | <Звуковое давление /= 54 дБм (LpA) при нормальных условиях эксплуатации (23°C, высота на уровне моря) | ||||
| Минимальное расстояние между шкафами | 25,4 см (10 дюймов) спереди, 30,5 см (12 дюймов) сзади | ||||
| Минимальное расстояние для обслуживания | 76,2 см (30 дюймов) спереди, 76,2 см (30 дюймов) сзади | ||||
| Максимальная высота размещения | 3050 м (10 000 футов) | ||||
| Нормативные требования | |||||
| Безопасность системы | EN 60950, CE, CSA 60950, UL 60950, CB IEC60950-1 (уточнения национального законодательства), EN60825-1, GOST-R, BSMI CNS14336, CCC GB 4943-2001, SABS, Резолюция S 92-98 | ||||
| Безопасность дисковой полки | UL/C-UL; CE | ||||
| Уровень электромагнитного излучения / защищенность от внешних воздействий | FCC часть 15 класс A, ICES-003, CE, MIC, VCCI, AS/NZS EN55022, EN55024, IEC61000-3-2, IEC61000-3-3, BSMI, KN22, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11, KN24, CISPR 24 | ||||
| Диски, поддерживаемые модулями расширения | |
|---|---|
| Модуль расширения дисковой системы хранения EXN4000 с интерфейсом 4 Гбит/с FC (MTM 2863-004) | 4, 2 Гбит/с FC: 300 ГБ, 450 ГБ; 600 ГБ, 15 000 об/мин |
| Модуль расширения EXN3000 дисковой системы хранения с интерфейсом SAS (MTM 2857-003) | SAS: 300 ГБ, 450 ГБ; 600 ГБ, 15 000 об/мин SATA: 1 ТБ и 2 ТБ |
| Модуль расширения EXN1000 дисковой системы хранения с интерфейсом SATA (MTM 2861-001) | SATA: 1 ТБ и 2 ТБ |
| Технические характеристики модуля расширения системы хранения | |
| Поддерживаемые модули расширения дисковых систем хранения | Модуль расширения дисковой системы хранения EXN4000 с интерфейсом 4 Гбит/с FC (MTM 2863-004) Модуль расширения EXN3000 дисковой системы хранения с интерфейсом SAS (MTM 2857-003) Модуль расширения EXN1000 дисковой системы хранения с интерфейсом SATA (MTM 2861-001) Каждый модуль EXN4000 и EXN1000 оснащен 14 низкопрофильными разъемами для дисковых накопителей с интерфейсом FC или SATA EXN3000 оснащается 24 разъемами для дисковых накопителей SAS и SATA Поддержка предыдущих версий модулей расширения |
| Интерфейс дисковых накопителей в дисковой полке | FC-Arbitrated Loop (FC-AL) на базе PCI-x или PCI-e |
| Характеристики окружающей среды | |
| Блоки питания/вентиляторы | Два резервированных, встроенных блока электропитания/вентиляции с возможностью «горячей» замены (220 В/110 В) |
| Напряжение/макс. сила переменного тока | 100 - 120 В переменного тока/4,4 A; 200 - 240 В переменного тока/2,3 A; 100 - 120 В переменного тока/7 A; 200 – 240 В переменного тока/3,5 A; 50/60 Гц |
| Максимальный диапазон рабочих температур | От 10°C до 40°C (от 10,00°C до 40,00°C) |
| Рекомендуемый диапазон рабочих температур | От 20°C до 25°C (от 20,00°C до 25,00°C) |
| Рабочий диапазон относительной влажности | 10% - 95% без образования конденсата |
| Рекомендуемый рабочий диапазон относительной влажности | 40% – 55% (без образования конденсата) |
| Диапазон температур в нерабочем состоянии | От -40°C до 65°C (от -40,00°C до 65,00°C) |
| Диапазон относительной влажности в нерабочем состоянии | 10% - 95% (без образования конденсата) |
| Тепловая мощность | 1215 БТЕ/ч (полностью заполненный модуль расширения дисковой системы хранения) |
| Уровень шума во время работы | 56,4 дБ на расстоянии 1 м при температуре 23°C, 5,64 Б при 23°C |
| Габариты (высота/ширина/глубина) | EXN4000 и EXN1000 3U EIA (5,25 дюйма, 13,3 см)/для 19-дюймовой стойки IEC (17,6 дюйма, 44,7 см)/20 дюймов (50,8 см) EXN3000 4U EIA (6,9 дюйма, 17,49 см)/для 19-дюймовой стойки IEC (17,7 дюйма, 44,87 см)/25,7 дюйма (65,35 см) |
| Вес | EXN4000 – 35,8 кг (78,8 фунтов) при полной загрузке дисковыми накопителями, 23 кг (50,6 фунта) - пустой EXN3000 – 49,9 кг (110 ф.) при полной загрузке дисками, 24,4 кг (53,7 ф.) - пустой EXN1000 – 35 кг (77 фунта) при полной загрузке дисковыми накопителями, 23 кг (50,6 фунта) - пустой |
| Нормативные требования | |
| Безопасность дисковой полки | UL/C-UL; CE |
| Уровень электромагнитного излучения | FCC Class A, EN 55022:1998, EN 61000-3-2, EN 61000-3-3, CE, BSMI, AS/NZ 3548, VCCI |
| Защищенность от внешних воздействий | EN 55024:1998 |
Технические характеристики системы IBM System Storage N3000 Express
| Основные технические параметры | |
|---|---|
| Максимальный размер групп RAID | RAID-6 (RAID-DP) FC – 28 (26 дисков с данными и 2 диска для контроля четности) SATA – 16 (14 дисков с данными и 2 диска для контроля четности) RAID-4 1 FC – 14 (13 дисков с данными и 1 диск для контроля четности) SATA – 7 (6 дисков с данными и 1 диск для контроля четности) |
| Поддержка протоколов SAN | FC Protocol (FCP) и/или iSCSI; подключение напрямую или через коммутируемую сеть |
| Поддержка сетевых протоколов | NFS версии 2/3/4 по User Datagram Protocol (UDP) или Transport Control Protocol (TCP), PCNFSD версий 1/2 для аутентификации клиентов (PC) NFS, виртуальные хосты Microsoft CIFS, HyperText Transfer Protocol (HTTP) 1.0, HTTP 1.1, FTP |
| Количество FlexVol | До 500 на контроллер |
| Моментальные копии | До 127 000 на контроллер |
| Надежность | Резервные контроллеры, вентиляторы и источники питания с возможностью «горячей» замены |
| Управление | Встроенная консоль полнодуплексной связи 10/100 Base-T Ethernet, диагностические индикаторы, Maintenance Centre (Центр обслуживания), SNMP, telnet, SSH, HTTP, Web, оповещения по электронной почте, Operations Manager, Protection Manager |
| безопасность; | Антивирусная защита, SecureAdmin, IPSec, аутентификация CHAP, Role Based access control (RBAC, ролевой контроль доступа) |
1 RAID-6 – рекомендуемая конфигурация для дисков, емкость которых превышает 144 ГБ.
