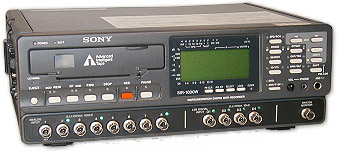

Цифровой магнитный регистратор данных SIR-1000

Первый в мире высокоскоростной цифровой регистратор данных, использующий технологию AIT лент! SIR-1000 объединяет высокую производительность и развитые функции в небольшом легком корпусе.

Широкая полоса частот, многоканальная конфигурация отвечает потребностям записи увеличивающихся объемов данных.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Широкая полоса, много каналов

SIR-1000 в базовой конфигурации имеет ширину полосы 20kHz для всех 16 каналов. Кроме того, 32 каналов 20kHz аналоговых данных могут быть одновременно записаны на одну кассету путем объединения SIR-1000 с долнительным блоком расширения SCX-32 Channel Expansion Unit. Количество каналов может быть еще более увеличено добавлением дополнительных блоков SCX-32, 128 каналов 5 kHz аналоговых данных может быть одновременно записано на одну кассету системой, состоящей из SIR-1000 и семи блоков SCX-32.

Преобразование оси времени

Скорость ленты может меняться в широких пределах как для записи, так и воспроизведения. Во время записи, например, можно выбрать скорости ленты 1x, 1/2x, 1/4x, 1/8x и 1/16x, чтобы обеспечить от 2 до 32 часов записи. При воспроизведении длинные записи могут быть проиграны быстро (до 16 раз по сравнению со скоростью записи), чтобы уменьшить время воспроизведения данных, или более медленно по сравнению со скоростью записи (до 1/16 от скорости записи), чтобы растянуть временную базу. Имеются аналоговые полосовые фильтры для воспроизведения аналоговых сигналов, даже на наименьшей скорости.

(В режиме16 и 32-каналов; время непрерывной записи для ленты длиной 170 м.)

Высокоточная запись и воспроизведение

PCM система обеспечивает динамический диапозон 80 dB или более с помошью 16-битовой линейной дискретизации и независимого AЦ/ЦA преобразования для каждого канала. Это не только обеспечивает высокую точность записи данных, но и облегчает установку входных диапозонов. Кроме того, использование цифровых фильтров с 64 x кратным запасом по частоте дискретизации обеспечивает почти линейные фазовые характеристики и разницу фаз между каналами менее 1 градуса. Уровень аналогового входа имеет допустимый диапозон до 133% полной шкалы диапозона и сдвига постоянному току входа также можно регулировать в диапозоне +/-100%. Уровень аналогового выхода может быть выбран среди +/-1V, +/-2V или +/-5V (калиброванный выход), или от +/-1 до +/-5V (непрерывно изменяемый выход).

Компактность, малый вес и прочность

SIR-1000 имеет размеры 340 x 115 x 260 мм и весит приблизительно 7.5 кг (базовая конфигурация), имея наилучшую портативность в своем классе. Кроме того, прочность SIR-1000 обеспечивается алюминиевым литым корпусом и конструкцией стальной рамы для тяжелых окружающих условий.

Запись без ошибок

Кассеты используют вновь разработанную АМЕ (Advanced Metal Evaporated) ленту, которая оличается выдающимися выходными характеристиками, надежностью и долговечностью. Функция проверки-перезаписи в реальном времени обеспечивает считывание данных, записанных на ленту во время записи и перезапись данных, если произошла ошибка. Это уменьшает падение данных до нуля и значительно повышает надежность записи. Более того, SIR-1000 оборудован автоматической системой очистки головок, которая автоматически определяет загрязнение и очищает головки для поддержания их постоянно в чистом состоянии, даже когда SIR-1000 используются в полевых условиях.

Запись с пред-триггером

Основной блок SIR-1000 имеет встроенный, большой емкости FIFO буфер памяти, позволяющий записывать на ленту пред-триггерные данные в течение 3 секунд (нормальная скорость). Это позволяет надежно записывать непредсказуемые события и переходные сигналы.

Удобные дополнительные каналы

В дополнение к каналам аналоговых данных SIR-1000 оборудован дополнительными каналами (как стандартное оборудование), позволяющими в то же самое время записывать и воспроизводить другую полезную информацию.
1. Доп. цифровой канал: тахоимпульс и т.п.
2. Доп. аналоговый сигнал: IRIG-B сигналы временного кода и т.п.
3. Голосовой канал: голосовые аннотации
4. Канал субкодов: настройка записи и адрес ленты и т.п.

Альтернативные источники питания

SIR-1000 работает с AC 100/120V (90 до 132V, 47 до 440Hz), AC 220/240V (198 доo 250V, 47 до 66Hz) или с внешним DC 12V (11 до 30V) источником питания. Также, литиевая батарея большой емкости BP-L60/L90 может быть установлена в основном блоке SIR-1000 для работы вне помещения. AC может быть продублирован внешним DC или батареей, или внешний DC может быть продублирован батареей для безостановочной записи важных данных.

Легкость настройки и мониторинга

Обеспечена легкость работы во время многоканальных измерениях.

1. 16-канальный полосовой дисплей: Уровень входяего сигнала для всех 16 каналов изображается на LCD панели с широким углом обзора для лучшей видимости с разных мест и в темных местах. Дисплей может переключаться на изображений измерений в децибелах (dB) для шума и вибраций и в процентах (%) для напряжений.
2. Тестовые сигналы (внутренние или внешние): Встроены четыре типа тестовых сигналов (опорный уровень (+/-100%) синусоидальной волны, +100% DC, -100% DC и 0V), которые могут быть использованы как высокоточные опорные сигналы для аналоговых каналов. Пользователи могут также вводить опорный сигнал из внешнего источника на канал 1 для распределения по всем каналам в качестве опорного сигнала.
3. Калибровка: Могут быть прокалиброваны DC сдвиг и усиление аналогового канала.
4. Автоматический выбор диапозона/автосдвиг: Автоматически может быть установлен входной диапазон аналогового канала и стерт сдвиг входа.
5. Самопроверка: Для обеспечения работы может быть осуществлена самопроверка и диагностика.
6. Высокоскоростной поиск: Эта функция позволяет осуществить быстрый доступ к требуемым данным на ленте. Кроме того, хранение таблицы содержания (ID и информация адреса ленты) в Памяти-в-кассете (SDX-T3C) позволяет еще более ускорить поиск.

Различные опции плат

На задней панели основного блока SIR-1000 имеются слоты для установки дополнительных плат.
- SBS-10A/10S bit serial boards: Эти платы используются для ввода и вывода высокоскоростных цифровых данных.
- STB-10/30 SCSI интерфейс: Эти платы используются для высокоскоростной SCSI передачи цифровых данных в и из компьютера.

ПОДДЕРЖКА МНОГОКАНАЛЬНОЙ РАБОТЫ

До 128 каналов в одном SIR-1000

Количество каналов может быть расширено при использовании блока расширения SCX-32 (опция). Как и SIR-1000, SCX-32 оборудован 16-битовым AЦ/ЦA преобразователями и цифровыми фильтрами с 64 x кратным запасом по частоте дискретизации. Таким образом, количество каналов может быть расширено соединением SCX-32 с SIR-1000 через поставляемые плату соединения и кабель.

Блок расширения каналов (SCX-32)
