Компоненты системы NI CompactDAQ
Шасси

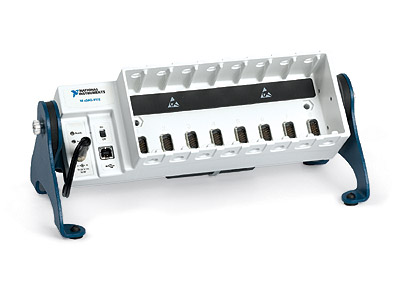

8-слотовое шасси NI cDAQ-9172 для системы NI CompactDAQ позволяет использовать модули ввода/вывода C-серии и работает от постоянного напряжения 11-30 В. Подключение к компьютеру осуществляется через интерфейс USB2.0. В комплект входят: выпрямитель тока, USB-кабель длинной 1.8 метра и необходимое программное обеспечение. Шасси оснащено двумя встроенными микросхемами счетчиков. Используя модули цифрового ввода/вывода установленные в 5 или 6 слот, вы можете использовать функциональность этих счетчиков для задач подсчета событий, генерации импульсов или измерений их параметров.

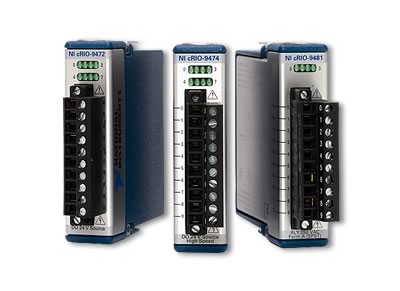

Модули ввода вывода C-серии
|
Модули для системы NI CompactDAQ позволяют проводить измерения не только статических сигналов, но и динамических, таких как звук, вибрации, давление и характеристик переходных процессов в электрических цепях, на частотах до 50 Гц. Вы можете осуществлять как поточечную генерацию сигналов, так и генерацию сигналов произвольной формы (waveform) с частотами до 100 кГц на канал, а также цифровой ввод/вывод на частотах до 10 МГц. Так как NI CompactDAQ является модульной системой, вы легко можете проводить измерения других типов, просто используя нужные модули. Все модули синхронизированы автоматически и, кроме этого, высокоскоростная передача данных со всех модулей аналогового и цифрового ввода/вывода в рамках одной системы производится через одно USB подключение. |
| Описание | Модель |
Число каналов
|
Диапазон
|
Разрешение АЦП/ЦАП
| Описание | Частота |
|---|---|---|---|---|---|---|
| Аналоговый ввод | NI 9201 |
8
|
±10 В
|
12-бит
|
Недорогой модуль | 500 кГц |
| NI 9203 |
8
|
±20 мA
|
16-бит
|
Ток | 200 кГц | |
| NI 9205 |
32
|
±10 В
|
16-бит
|
Мультиплекс. | 250 кГц | |
| NI 9206 |
16
|
±10 В
|
16-бит
|
500 В (изоляция) | 250 кГц | |
| NI 9211 |
4
|
±80 мВ
|
24-бит
|
Термопарный | 14 Гц | |
| NI 9215 |
4
|
±10 В
|
16-бит
|
Одновременная оцифровка | 100 кГц/кан. | |
| NI 9217 |
4
|
100 Ом
|
16-бит
|
резист. датчик температуры | 400 Гц | |
| NI 9219 |
4
|
зав. от типа измерений
|
24-бит
|
11 режимов измерений | 100 Гц/кан. | |
| NI 9221 |
8
|
±60 В
|
12-бит
|
Высоковольтные сигналы | 800 кГц | |
| NI 9229 |
4
|
±60 В
|
24-бит
|
Межканальная изоляция | 50 кГц/кан. | |
| NI 9233 |
4
|
±5 В
|
24-бит
|
IEPE-датчики | 50 кГц/кан. | |
| NI 9237 |
4
|
±25 мВ/В
|
24-бит
|
мостовые схемы/ тензоизмерения | 50 кГц/кан. | |
| NI 9239 |
4
|
±10 В
|
24-бит
|
Межканальная изоляция | 50 кГц/кан. | |
| Аналоговый вывод | NI 9263 |
4
|
±10 В
|
16-бит
|
Аналоговый выход, напряжение | 100кГц/кан. |
| NI 9265 |
4
|
0-20 мA
|
16-бит
|
Аналоговый выход, ток | 100кГц/кан. | |
| Цифровой ввод/вывод | NI 9401 |
8
|
5 В TTL
|
─
|
цифровой ввод/вывод | 10 МГц |
| NI 9411 |
6
|
5 - 24 В
|
─
|
цифровой ввод | 2 МГц | |
| NI 9421 |
8
|
24 В
|
─
|
цифровой ввод (сток) | 10 кГц | |
| NI 9422 |
8
|
24 - 60 В
|
─
|
цифровой ввод (сток/исток) | 4 кГц | |
| NI 9423 |
8
|
24 - 30 В
|
─
|
цифровой ввод (сток) | 1 МГц | |
| NI 9225 |
32
|
12 - 24 В
|
─
|
цифровой ввод (сток) | 140 кГц | |
| NI 9235 |
4
|
5 - 250 В
|
─
|
универсальный | 333 Гц | |
| NI 9472 |
8
|
24 В
|
─
|
цифровой вывод (исток) | 10 кГц | |
| NI 9474 |
8
|
5 - 30 В
|
─
|
цифровой вывод (исток) | 1 МГц | |
| NI 9476 |
32
|
6 - 36 В
|
─
|
цифровой вывод (исток) | 2 кГц | |
| NI 9477 |
32
|
5 - 60 В
|
─
|
цифровой вывод (сток) | 125 кГц | |
| Реле | NI 9481 |
4
|
250 В (пер.ток)
|
─
|
твердотельное реле | 50 Гц |
| NI 9485 |
8
|
±60 В
|
─
|
твердотельное реле | 50 Гц |
