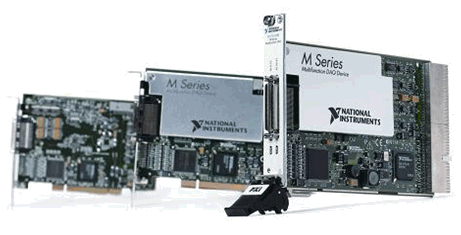

Многофункциональные устройства сбора данных М-серии
Высокоточные платы сбора данных
| Высокоточные устройства М-серии компании National Instruments предназначены для сбора аналоговых данных с точностью соответствующей 18 разрядам. Это разрешение эквивалентно 5½ знакам при измерениях постоянного напряжения. Такая высокая точность достигается благодаря использованию революционных технологий специализированных усилителей сигналов NI-PGIA 2, работающих в режимах высокой степени линейности и быстрых времен установления, а так же программируемых встроенных фильтров низких частот, подавляющих высокочастотные шумы на входе усилителя и предотвращающих эффект наложение частот. |
| Особенности | NI 6289 | NI 6284 | NI 6281 | NI 6280 |
| Шина |
PCI, PXI |
PCI, PXI |
PCI, PXI |
PCI, PXI |
| Аналоговые входы |
32 SE/ 16 DI |
32 SE/ 16 DI |
16 SE/ 8 DI |
16 SE/ 8 DI |
| Частота оцифровки сигналов |
625 кГц |
625 кГц |
625 кГц |
625 кГц |
| Разрешение АЦП (бит) |
18 |
18 |
18 |
18 |
| Встроенное согласование сигналов |
Фильтры от наложения частот |
Фильтры от наложения частот |
Фильтры от наложения частот |
Фильтры от наложения частот |
| Максимальное входное напряжение (В) |
±10 |
±10 |
±10 |
±10 |
| Число входных диапазонов |
7 |
7 |
7 |
7 |
| Аналоговый запуск |
да |
да |
да |
да |
| Аналоговые выходы |
4 |
0 |
2 |
0 |
| Разрешение ЦАП (бит) |
16 |
- |
16 |
- |
| Максимальная частота работы ЦАП |
2.8 МГц |
- |
2.8 МГц |
- |
| Число цифровых каналов |
48 |
48 |
24 |
24 |
| Число цифровых каналов с аппаратным тактированием, частота ввода/вывода |
32, до 10 МГц |
32, до 10 МГц |
8, до 10 МГц |
8, до 10 МГц |
| Количество счетчиков, разрешение (бит), частота (МГц) |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
SE - в режиме с одним заземленным контактом
DI - в дифференциальном режиме
| Быстродействующие платы сбора данных М-серии компании National Instruments предназначены для высокоточных измерений при работе на больших частотах дискретизации. Сочетая в себе самые современные технологии, такие как специализированный контроллер тактирования и синхронизации NI-STC 2, специализированные усилители сигналов NI-PGIA 2, а так же революционную методику калибровки и линеаризации NI-MCal, эти платы являются ярким примером точных и производительных устройств. Встроенный усилитель NI-PGIA 2 разработан специально для сокращения времени установления сигнала на высоких частотах, обеспечивая при этом точность, соответствующую 16 разрядам, даже при одновременной оцифровке всех каналов на максимальной частоте. Для увеличения точности ваших измерений, вы можете воспользоваться выскоточными платами М-серии с 18 разрядными АЦП, обеспечивающими в четыре раза большее разрешение. |
| Особенности | NI 6259 | NI 6255 | NI 6254 | NI 6251 | NI 6250 |
| Шина |
USB, PCI, PXI, PCI Express, PXI Express |
PCI, PXI |
PCI, PXI |
USB, PCI, PXI |
PCI, PXI |
| Аналоговые входы |
32 SE/ 16 DI |
80 SE/ 40 DI |
32 SE/ 16 DI |
16 SE/ 8 DI |
16 SE/ 8 DI |
| Частота оцифровки сигналов |
1.25 МГц / 1 МГц** |
1.25 МГц / 750 кГц** |
1.25 МГц / 1 МГц** |
1.25 МГц / 1 МГц** |
1.25 МГц** |
| Разрешение АЦП (бит) |
16 |
16 |
16 |
16 |
16 |
| Встроенное согласование сигналов |
- |
- |
- |
- |
- |
| Максимальное входное напряжение (В) |
±10 |
±10 |
±10 |
±10 |
±10 |
| Число входных диапазонов |
7 |
7 |
7 |
7 |
7 |
| Аналоговый запуск |
да |
да |
да |
да |
да |
| Аналоговые выходы |
4 |
2 |
0 |
2 |
0 |
| Разрешение ЦАП (бит) |
16 |
16 |
- |
16 |
- |
| Максимальная частота работы ЦАП |
2.8 МГц |
2.8 МГц |
- |
2.8 МГц |
- |
| Цифровые каналы |
48 |
24 |
48 |
24 |
24 |
| Цифровые каналы с аппаратным тактированием, частота ввода/вывода |
32, до 10 МГц |
8, до 10 МГц |
32, до 10 МГц |
8, до 10 МГц |
8, до 10 МГц |
| Количество счетчиков, разрешение (бит), частота (МГц) |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
** - частота оцифровки в многоканальном режиме
SE - в режиме с одним заземленным контактом
DI - в дифференциальном режиме
Недорогие платы сбора данных
| Недорогие платы сбора данных М-серии компании National Instruments предназначены для приложений, в которых определяющим фактором является стоимость устройств. Сочетая в себе самые современные технологии, такие как специализированный контроллер тактирования и синхронизации NI-STC 2, специализированные усилители сигналов NI-PGIA 2, а так же революционную методику калибровки и линеаризации NI-MCal, эти платы являются ярким примером точных и производительных устройств. Для улучшения качества и увеличения скорости ваших измерений, вы можете воспользоваться выскоточными платами М-серии с 18 разрядными АЦП, обеспечивающими в четыре раза большее разрешение, или же быстродействующими платами сбора данных М-серии, обеспечивающими пятикратное увеличение скорости работы. |
| Особенности | NI 6229 | NI 6225 | NI 6224 | NI 6221 | NI 6221 (37pin) | NI 6220 |
| Шина |
USB, PCI, PXI |
PCI, PXI |
PCI, PXI |
USB, PCI, PXI |
PCI |
PCI, PXI |
| Аналоговые входы |
32 SE/ 16 DI |
80 SE/ 40 DI |
32 SE/ 16 DI |
16 SE/ 8 DI |
16 SE/ 8 DI |
16 SE/ 8 DI |
| Частота оцифровки сигналов |
250 кГц |
250 кГц |
250 кГц |
250 кГц |
250 кГц |
250 кГц |
| Разрешение АЦП (бит) |
16 |
16 |
16 |
16 |
16 |
16 |
| Встроенное согласование сигналов |
- |
- |
- |
- |
- |
- |
| Максимальное входное напряжение (В) |
±10 |
±10 |
±10 |
±10 |
±10 |
±10 |
| Число входных диапазонов |
4 |
4 |
4 |
4 |
4 |
4 |
| Аналоговый запуск |
- |
- |
- |
- |
- |
- |
| Аналоговые выходы |
4 |
2 |
0 |
2 |
0 |
0 |
| Разрешение ЦАП (бит) |
16 |
16 |
- |
16 |
- |
- |
| Максимальная частота работы ЦАП |
833 кГц |
833 кГц |
- |
833 кГц |
- |
- |
| Цифровые каналы |
48 |
24 |
48 |
24 |
10 |
24 |
| Цифровые каналы с аппаратным тактированием, частота ввода/вывода |
32, до 1 МГц |
8, до 1 МГц |
32, до 1МГц |
8, до 1МГц |
2, до 1МГц |
8, до 1МГц |
| Количество счетчиков, разрешение (бит), частота (МГц) |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
SE - в режиме с одним заземленным контактом
DI - в дифференциальном режиме
Платы сбора данных с изоляцией
| Платы сбора данных М-серии с изоляцией предназначены для аналоговых и цифровых измерений, требующих повышенной надежности. Сочетая в себе преимущества безопасности и эффективности систем с изоляционной развязкой наряду с высокопроизводительными технологиями тактирования, усиления и калибровки, эти устройства обеспечивают высокую точность измерений и прецизионный контроль. Наличие изоляционных контуров позволяет избавиться не только от шумовых наводок, но и уменьшить влияние синфазных помех, переходных процесов и количество контуров заземления. Системы сбора данных М-серии с изоляцией идеально подходят для задач тестирования, измерений, управления и создания систем автоматизации в условиях высоких напряжений и больших уровней электрических шумов. Вы можете использовать их не только для считывания данных с измерителей расхода жидкости, датчиков положения, бесконтактных датчиков, но так же для управления вентилями, насосами и подключения к другим датчикам с сумарным током 20 мА. |
| Особенности | NI 6230 | NI 6232 | NI 6233 | NI 6236 | NI 6238 | NI 6239 | NI 6215 | NI 6218 |
| Шина |
PCI, PXI |
PCI, PXI |
PCI, PXI |
PCI, PXI |
PCI, PXI |
PCI, PXI |
USB |
USB |
| Аналоговые входы |
8 SE/ 4 DI |
16 SE/ 8 DI |
16 SE/ 8 DI |
4 SE/ 2 DI |
8SE/ 4 DI |
8 SE/ 4 DI |
16 SE/ 8 DI |
32 SE/ 16 DI |
| Частота оцифровки сигналов |
250 кГц |
250 кГц |
250 кГц |
250 кГц |
250 кГц |
250 кГц |
250 кГц |
250 кГц |
| Разрешение АЦП (бит) |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
| Встроенное согласование сигналов |
- |
- |
- |
- |
- |
- |
- |
- |
| Максимальное входной диапазон |
±10 В |
±10 В |
±10 В |
±10 В |
±20 мА |
±20 мА |
±10 В |
±10 В |
| Число входных диапазонов |
4 |
4 |
4 |
4 |
2 |
2 |
? |
? |
| Аналоговый запуск |
- |
- |
- |
- |
- |
- |
- |
- |
| Аналоговые выходы |
4 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| Разрешение ЦАП (бит) |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
| Максимальная частота работы ЦАП |
500 кГц |
500 кГц |
500 кГц |
500 кГц |
500 кГц |
500 кГц |
250 кГц |
250 кГц |
| Количество цифровых входов |
6 |
6 |
6 |
6 |
6 |
6 |
4 |
8 |
| Количество цифровых выходов |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
8 |
| Рабочее выходное цифровое напряжение |
5 В (TTL/CMOS) |
24 В (исток) |
24 В (сток) |
5 В (TTL/CMOS) |
24 В (исток) |
24 В (сток) |
5 В (TTL/CMOS) |
5 В (TTL/CMOS) |
| Количество счетчиков, разрешение (бит), частота (МГц) |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
| Изоляция |
да |
да |
да |
да |
да |
да |
да |
да |
SE - в режиме с одним заземленным контактом
DI - в дифференциальном режиме
Устройства сбора данных с USB-питанием
| Устройства сбора данных М-серии USB-621x компании National Instruments используют питание от шины USB, при этом они обеспечивают превосходную точность измерений при высоких скоростях работы. Они имеют до 32 каналов аналогового ввода, опрашиваемых с частотой до 250 кГц в одноканальном режиме, 2 аналоговых выхода, до 8 цифровых входов/выходов, возможность индивидуального конфигурирования входных диапазонов для каждого из каналов (4 режима от ±0.2 до ±10 В), линии цифровой синхронизации и два счетчика. Платы NI USB-6215 и USB-6218 имеют встроенную систему изоляции для увеличения точности измерений, повышения безопасности и надежности. Эти USB-модули разработаны специально для мобильных и компактных приложений. Технология Plug-and-Play уменьшает время установки и конфигурирования устройства, в то время как клеммы с винтовым креплением снижают его стоимость и упрощают подключение сигнальных проводов. Наличие же USB-питания позволяте вам избавиться от ненужных внешних источников. |
| Особенности | NI 6210 | NI 6211 | NI 6215 | NI 6218 |
| Шина |
USB |
USB |
USB |
USB |
| Аналоговые входы |
16 SE/ 8 DI |
16 SE/ 8 DI |
16 SE/ 8 DI |
32 SE/ 16 DI |
| Частота оцифровки сигналов |
250 кГц |
250 кГц |
250 кГц |
250 кГц |
| Разрешение АЦП (бит) |
16 |
16 |
16 |
16 |
| Встроенное согласование сигналов |
- |
- |
- |
- |
| Максимальное входной диапазон |
±10 В |
±10 В |
±10 В |
±10 В |
| Число входных диапазонов |
4 |
4 |
4 |
4 |
| Аналоговый запуск |
- |
- |
- |
- |
| Аналоговые выходы |
0 |
2 |
2 |
2 |
| Разрешение ЦАП (бит) |
- |
16 |
16 |
16 |
| Максимальная частота работы ЦАП |
- |
250 кГц |
250 кГц |
250 кГц |
| Количество цифровых входов |
4 |
4 |
4 |
8 |
| Количество цифровых выходов |
4 |
4 |
4 |
8 |
| Рабочее выходное цифровое напряжение |
5 В (TTL/CMOS) |
5 В (TTL/CMOS) |
5 В (TTL/CMOS) |
5 В (TTL/CMOS) |
| Количество счетчиков, разрешение (бит), частота (МГц) |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
2, 32, 80 |
| Изоляция |
- |
- |
да |
да |
SE - в режиме с одним заземленным контактом
DI - в дифференциальном режиме
