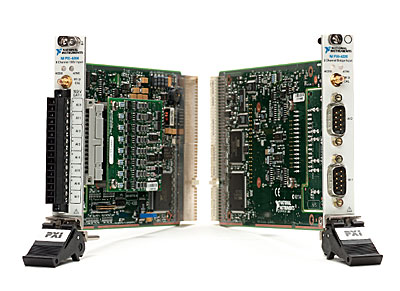

Платы сбора данных с встроенными системами согласования сигналов
Платы SC-серии с вcтроенными системами согласования сигналов компании National Instruments позволяют напрямую осуществлять сбор данных со всевозможных датчиков, тем самым расширяя возможности рядовых систем. Они идеально подходят для высокоскоростных измерений напряжений или нагрузок в диапазоне до 100 В, тестирования строительных конструкций и создания автономных приложениях. Устройства сбора данных SC-серии обеспечивают высокую точность измерений, а так же возможности программной настройки коэффициентов усиления и параметров фильтров для каждого из каналов.
| Особенности | NI 4204 | NI 4220 | NI 4242 |
|---|---|---|---|
| Шина | PXI | PXI | PXI |
| Аналоговые входы | 8 DI | 2* | 8 DI |
| Максимальная частота оцифровки | 200 кГц | 200 кГц | 200 кГц |
| Разрешение АЦП (бит) | 16 | 16 | 16 |
| Входные диапазоны | от ±0.5 В до ±100 В | от ±0.01 В до ±10 В | от 0 до ±10 В |
| Одновременная оцифровка | да | да | нет |
| Синхронизация | цифровая | цифровая | цифровая |
| Разъемы для подключения датчиков | винтовые терминалы | 2 х D-Sub (9pin) | |
| Изоляция | нет | нет | межканальная, 60 В (пост.ток) |
| Согласование Сигналов | 2- полюсные фильтры Баттерворта (6 кГц, 10 кГц) | 4 -полюсные фильтры Баттерворта (10 Гц, 100 Гц, 10 кГц, 100 кГц) |
