Устройства сбора данных R-серии

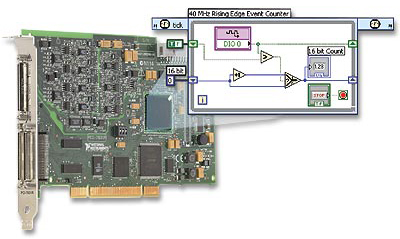

Многофункциональные устройства R-серии
|
Многофункциональные устройства R-серии компании National Instruments оснащены микросхемами ПЛИС содержащими 1 или 3 миллиона логических вентилей, до 8 независимых каналов аналогового ввода, работающих на частоте 200 кГц с разрешением 16 бит, до 8 независимых каналов аналогового вывода и до 96 цифровых линий ввода/вывода с возможностью реконфигурирования с частотой 40 МГц. |
| Особенности | NI 7830R | NI 7831R | NI 7833R |
|---|---|---|---|
| Шина | PCI, PXI | PCI, PXI | PCI, PXI |
| Аналоговые входы | 4 SE/ 2 DI | 8 SE/ 4 DI | 8 SE/ 4 DI |
| Максимальная частота оцифровки | 200 кГц/канал | 200 кГц | 200 кГц/канал |
| Разрешение АЦП (бит) | 16 | 16 | 16 |
| Встроенное согласование сигналов | - | - | - |
| Максимальное входной диапазон | ±10 В | ±10 В | ±10 В |
| Аналоговая синхронизация | да | да | да |
| Цифровая синхронизация | да | да | да |
| Аналоговые выходы | 4 | 8 | 8 |
| Разрешение ЦАП (бит) | 16 | 16 | 16 |
| Максимальная частота работы ЦАП | 1 МГц | 1 МГц | 1 МГц |
| Количество цифровых входов/выводов | 56 | 96 | 96 |
| Рабочее выходное цифровое напряжение | 5 В (TTL/CMOS) | 5 В (TTL/CMOS) | 5 В (TTL/CMOS) |
| Количество логических элементов (млн.) | 1 | 1 | 3 |
| Частота тактируещего генератора | 40, 80, 120, 200 МГц | ||
Устройства для работы с цифровым вводом/выводом
|
Устройства R-серии для работы с цифровым вводом/выводом компании National Instruments оснащены микросхемами ПЛИС содержащими 1 или 3 миллиона логических вентилей и 160 цифровых линий ввода/вывода с возможностью реконфигурирования с частотой 40 МГц. |
| Особенности | NI 7811R | NI 7813R |
|---|---|---|
| Шина | PCI, PXI | PCI, PXI |
| Аналоговые входы | - | - |
| Максимальная частота оцифровки | - | - |
| Разрешение АЦП (бит) | - | - |
| Встроенное согласование сигналов | - | - |
| Максимальное входной диапазон | - | - |
| Аналоговая синхронизация | - | - |
| Цифровая синхронизация | да | да |
| Аналоговые выходы | - | - |
| Разрешение ЦАП (бит) | - | - |
| Максимальная частота работы ЦАП | - | - |
| Количество цифровых входов/выводов | 160 | 160 |
| Рабочее выходное цифровое напряжение | 5 В (TTL/CMOS) | 5 В (TTL/CMOS) |
| Количество логических элементов (млн.) | 1 | 3 |
| Частота тактируещего генератора | 40, 80, 120, 200 МГц | |
