PCMCIA-платы сбора данных
Многофункциональные платы PCMCIA
|
Компания National Instruments предлагает вам ряд многофункциональных PCMCIA-плат сбора данных для высокоскоростной оцифровки сигналов с частотой 500 кГц, прецизионных измерений с 16-ти битной точностью, а так же недорогие устройства. Вы можете использовать эти платы совместно с устройствами согласования сигналов SCC для проведения высоковольтных измерений, увеличения точности, качества изоляции, а так же простоты подключения датчиков. |

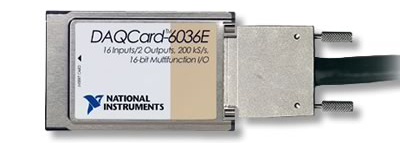

| Особенности | DAQCard-6024E | DAQCard-6062E | DAQCard-6036E |
|---|---|---|---|
| Шина | PCMCIA | PCMCIA | PCMCIA |
| Аналоговые входы | 16 SE (8 DI) | 16 SE (8 DI) | 16 SE (8 DI) |
| Частота оцифровки сигналов | 200 кГц | 500 кГц | 200 кГц |
| Разрешение АЦП (бит) | 12 | 12 | 16 |
| Максимальное входное напряжение (В) | от ±0.05 до ±10 | от ±0.05 до ±10 | от ±0.05 до ±10 |
| Аналоговые выходы | 2 | 2 | 2 |
| Разрешение ЦАП (бит) | 12 | 12 | 16 |
| Частота работы ЦАП | 1 кГц | 850 кГц | 1 кГц |
| Выходной диапазон | ±10 В | ±10 В | ±10 В |
| Цифровые каналы ввода/ вывода |
8 | 8 | 8 |
| Счетчики | 2 | 2 | 2 |
| Синхронизация | цифровая | аналоговая, цифровая | цифровая |
SE - в режиме с одним заземленным концом
DI - в дифференциальном режиме
Платы PCMCIA для аналогового вывода
|
Для генерации сигналов в с своих компактных приложениях, вы можете использовать PCMCIA-платы аналогового вывода компании National Instruments. Они оснащены каналами аналоговыми вывода напряжения или тока, а так же каналами нагрузки по току (сток тока). |
| Особенности | DAQCard-AO-2DC | NI DAQCard-6715 |
|---|---|---|
| Шина | PCMCIA | PCMCIA |
| Аналоговые входы | - | - |
| Частота оцифровки сигналов | - | - |
| Разрешение АЦП (бит) | - | - |
| Максимальное входной диапазон (В) | - | - |
| Аналоговые выходы | 2 | 8 |
| Разрешение ЦАП (бит) | 12 | 12 |
| Частота работы ЦАП | программное тактирование | 100 кГц - 1 МГц* |
| Выходной диапазон | ±5, 0-10 В | ±10 В |
| Цифровые каналы ввода/ вывода |
16 | 8 |
| Счетчики, разрядность | - | 2, 24 |
| Синхронизация | цифровая | аналоговая, цифровая |
| Дополнительные возможности | 2 канала нагрузки по току (0-20 мА) | Внешняя синхронизация |
* - частота варьируется в зависимости от числа используемых каналов
Платы PCMCIA для цифрового ввода/вывода
|
Компания National Instruments предлагает вам две PCMCIA-платы цифрового ввода/вывод. Одна обладает возможностью быстрой аппаратно-тактируемой генерации 32-битных цифровых шаблонов, другая осуществляет 24-битный программно-тактируемый цифровой ввод/вывод. |
| Особенности | NI DAQCard-6533 | NI DAQCard-DIO-24 |
|---|---|---|
| Шина | PCMCIA | PCMCIA |
| Цифровые каналы ввода вывода |
32 | 24 |
| Максимальная частота работы | до 2 МГц (в режиме pattern I/O) | программное тактирование |
| Логика | 5 В (TTL/CMOS) | 5 В (TTL/CMOS) |
