Модульная система согласования сигналов SCXI
Обзор

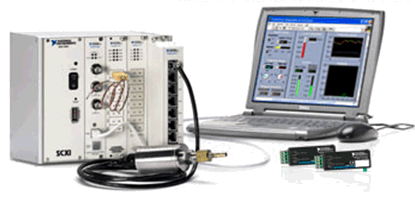

SCXI – это высокопроизводительная многоканальная система согласования и коммутации сигналов, используемая как внешний интерфейс для встраиваемых устройств ввода/вывода сигналов и модульных приборов, либо подключаемая к компьютеру по интерфейсу USB. Система SCXI включает в себя одно или несколько промышленных шасси с установленными в него согласующими модулями, количество и тип которых зависит от конкретной задачи. Аналоговые модули служат интерфейсом для подключения разнообразных датчиков и сигналов и повышают качество и достоверность измерений посредством применения высокопроизводительных, малошумящих цепей согласования: усиления, изоляции, мультиплексирования, фильтрации, питания датчиков, устройств выборки и хранения и коммутации сигналов.
Сигналы подключаются к модулям через съемные терминальные блоки с винтовыми соединениями, BNC разъемы или термопарные вилки.
SCXI может прекрасно выполнять роль системы коммутации для измерительных приборов – экономичной, компактной платформы, куда могут быть установлены переключатели высокой плотности или высокой мощности для обеспечения маршрутизации сигналов и управления внешними устройствами.
Промышленные SCXI шасси с принудительной вентиляцией выпускаются с 4 и 12 слотами для экранированного малошумящего размещения модулей и содержит SCXIbus – шину обмена данными между модулями. Кроме этого, компания NI также выпускает комбинированные SCXI/PXI шасси.
SCXI шасси
Обзор
National Instruments производит ряд различных SCXI шасси для использования в приложениях измерений и автоматизации. Основными преимуществами этих шасси является наличие шины передачи данных между модулями и надёжный дизайн корпуса. В зависимости от вашего приложения вы можете выбрать шасси общего назначения или комбинированное шасси PXI/SCXI. Широкий спектр доступных SCXI-модулей позволяет вам создать на базе данной платформы гибкие и мощные многоканальные системы согласования сигналов и коммутации.
SCXI шасси общего назначения
NI SCXI-1000DC | NI SCXI-1000 | NI SCXI-1001 | |
Число SCXI слотов | 4 | 4 | 12 |
Питание | DC | AC | AC |
Диапазон рабочих температур | 0-50 °C | 0-50 °C | 0-50 °C |
Комбинированные PXI/SCXI шасси (с модульной системой согласования сигналов SCXI)
NI PXI-1050 | NI PXI-1052 | |
Число PXI/CompactPCI слотов | 8 | 4 |
Число SCXI слотов | 4 | 8 |
Питание | AC | AC |
Диапазон рабочих температур | 0-50 °C | 0-55 °C |
Выбор частоты вращения вентилятора | x | |
Уровень шума, дБА | 41.6 |
Система согласования сигналов SCXI, подключаемая по шине USB
Обзор
Модуль сбора данных SCXI-1600 обеспечивает «plug-and-play» USB соединение вашей системы согласования сигналов SCXI к компьютеру и обеспечивает совместную работу с более чем 40 измерительным модулям согласования сигналов семейства NI SCXI. Инженеры теперь могут создавать датчиковые измерительные системы с большим числом каналов без необходимости дополнительных затрат и лишнего времени на приобретение и подключение встраиваемой платы сбора данных и соединительного кабеля к шасси SCXI. Поскольку модуль SCXI-1600 сам по себе представляет устройство сбора данных, то для работы с ним вам необходимо лишь подключить его к USB порту вашего компьютера.
Небольшие размеры и простой монтаж делает данное устройство отличным решением для решения таких задач, как бортовое протоколирование сигналов в автомобильной промышленности или экологический мониторинг. Они также очень хорошо подходят для учебных лабораторных установок, для которых типична потребность в предоставлении совместного доступа к ограниченному набору оборудования большому числу студентов. Более того, комбинация нового модуля сбора данных SCXI-1600 и аппаратных средств для работы с интеллектуальными TEDS датчиками предоставляет разработчикам полную измерительную систему, основанную на принципе «Plug&Play», которая экономит значительное время и ресурсы, ранее тратившиеся на рутинное подключение и конфигурирование аппаратуры и датчиков согласно печатным руководствам и инструкциям. Недавно проводившийся опрос пользователей аппаратуры сбора данных NI показал, что описанный подготовительный этап отнимает у большинства специалистов до 18% всех расходов на создание завершенной системы.
Параметры
Разрешение | 16 разрядов |
Частота оцифровки | 200 кГц |
Число поддерживаемых каналов SCXI | До 352 |
Внешний запуск | х |
Внешняя синхронизация | х |
Модули согласования сигналов SCXI
Выбор модулей согласования сигналов
Модуль | Каналы1 | Функции | Типы/диапазоны сигналов | Изоляция | |
Аналоговый ввод
|
SCXI-1600 | 1 DI | USB осциллограф/контроллер | – | – |
SCXI-1102 | 32 DI | Термопарный усилитель | Термопары, мВ, В, 0-20 мА | – | |
SCXI-1102B/C | 32 DI | Мультиплексор, усилитель | мА, В, 0-20 мА, термопары | – | |
SCXI-1100 | 32 DI | Недорогой мультиплексор, усилитель | мВ, В, 0-20 мА | – | |
SCXI-1104/C | 32 DI | Мультиплексор на 60 В | ±60 VDC, ±42 VAC | – | |
SCXI-1112 | 8 DI | Термопарный усилитель с разъемами | Термопара | – | |
SCXI-1125 | 8 ISO | Программируемый изолированный усилитель | Термопара, мВ, В (до 300 В эфф. напр.), 0-20 мА | 300 В эфф. напр. | |
SCXI-1120 | 8 ISO | Изолированный усилитель | Термопары, мВ, В (до 250 В), 0-20 мА | 250 В эфф. напр. | |
SCXI-1120D | 8 ISO | Широкополосный изолированный усилитель | мВ, В (до 250 В), 0-20 мА | 250 В эфф. напр. | |
SCXI-1121 | 4 ISO | Изолированный усилитель с питанием | Тензодатчики, термометры сопротивления, термисторы, термопары, мВ, В (до 250 В эфф. напр.) | 250 В эфф. напр. | |
SCXI-1122 | 16 ISO | Изолированный мультиплексор для поключения датчиков | Тензодатчики, термодиоды, термисторы, термопары, мВ, В (до 250 В эфф. напр.) | 480 В эфф. напр. | |
SCXI-1140 | 8 DI | Усилители выборки и хранения с параллельной оцифровкой каналов | мВ, В | – | |
SCXI-1141/2/3 | 8 DI | Программируемые 8-полюсные низкочастотные фильтры3 | мВ, В | – | |
SCXI-1126 | 8 ISO | Изолированный преобразователь частота-напряжение | Частота до 128 КГц | 250 В эфф. напр. | |
SCXI-1520 | 8 DI | Программируемый вход для тензодатчиков с SSH2 | Тензодатчики и датчики нагрузки/силы/момента | – | |
SCXI 1521/B | 24 DI | 1⁄4-мостовой вход для тензодатчиков | Подключение тензодатчиков по 1⁄4-мостовой схеме | – | |
SCXI-1530/31 | 4/8 SE или DI | Программируемый вход для акселерометров с SSH2 | Совместимые с IEPE акселерометры и датчики, мВ, В | – | |
SCXI-1540 | 8 DI | Программируемый вход LVDT | LVDT, RVDT, резольверы | – | |
Аналоговый вывод
|
SCXI-1124 | 6 ISO | Изолированные аналоговые выходы | Выходы по току и напряжению (0-20 мА) | 250 В эфф. напр. |
SCXI-1581 | 32 | Питание по току | 100 мкА | 300 В эфф. напр. | |
Цифровой ввод/вывод
|
SCXI-1162/HV | 32 ISO | Изолированные цифровые входы | ТТЛ, КМОП, 24 VDC, 120/240 VAC | 300 В эфф. напр. |
SCXI-1163 | 32 ISO | Изолированные цифровые выходы | ТТЛ и КМОП | 300 В эфф. напр. |
1 DI – дифференциальные входы, SE – входы с общим проводом, ISO – изолированные входы 2 SSH – одновременный усилитель выборки-хранения 3 Эллиптические, Бесселя и Баттерворта
Коммутационные модули SCXI
Платформа SCXI продолжает оставаться лучшим решением для разработки многоканальных коммутационных систем с высокой плотностью каналов. National Instruments предлагает коммутационные модули SCXI, которые позволяют коммутировать сигналы с напряжением до 250 VDC/250 VAC, токи до 8 А с частотами от DC до нескольких ГГц. В больших матричных приложениях строки и столбцы разных модулей могут быть соединены за считанные секунды с помощью кабелей и штекеров расширения. Кроме того, сигналы между модулями и приборами могут передаваться через высоковольтную аналоговую шину (high-voltage analog bus, HVAB), вмонтированную в заднюю панель системы SCXI.
Устройство | Описание | Назначение | Спецификации |
---|---|---|---|
PXI-2527, SCXI-1127 | 64-х канальное реле с подвижным якорем | Мультиплексор /Коммутационная матрица | 300 В (DC) /300 В (AC) |
PXI 2529/SCXI-1129 | 128/256-точечная матрица (2-х проводная), реле с подвижным якорем | Коммутационная матрица | 150 В (DC) /150 В (AC) |
PXI-2530/SCXI-1130 | 128/256-ти канальное язычковое реле | Мультиплексор /Коммутационная матрица | 60 В (DC) /30 В (AC) |
PXI-2566/SCXI-1166 | 16/32-ти канальное однополюсное двунаправленное реле с подвижным якорем | Реле общего назначения | 150 В (DC) /125 В (AC) CAT I, макс – 2 А. |
PXI-2567/SCXI-1167 | 64-х канальный контроллер реле | Контроллер реле | 50 В (DC) , 600 мА |
PXI-2569/SCXI-1169 | 100 канальное однополюсное однонаправленное реле с подвижным якорем | Реле общего назначения | 100 В (DC) /100 В (AC) |
PXI-2575/SCXI-1175 | 196-ти канальное реле с подвижным якорем | Мультиплексор | 100 В (DC) /100 В (AC) |
PXI-2593/SCXI-1193 | 16/32-канальное радиочастотное реле | Мультиплексор /Коммутационная матрица , 50 Ом | 150 В, CAT I, 500 MГц |
PXI-2594/SCXI-1194 | 4-х канальное / счетверенное 4-х канальное радиочастотное реле | Мультиплексор, 50 Ом | 24В, 1.3 ГГц |
PXI-2595/SCXI-1195 | 4-х канальное / счетверенное 4-х канальное радиочастотное реле | Мультиплексор, 50 Ом | 30 В, 4 ГГц |
SCXI-T128 | 64-х канальное твердотельное реле | Мультиплексор /Коммутационная матрица | 30D В (DC) /250 В (AC) |
SCXI-1160 | 16-ти канальное однополюсное однонаправленное реле с подвижным якорем | Реле общего назначения | 250 В (DC) /250 В (AC) |
SCXI-1161 | 8-ми канальное однополюсное двунаправленное реле с подвижным якорем | Реле общего назначения | 250 В (DC) /250 В (AC), 8 А. |
SCXI-1163R | 8 планок 4-х канальных твердотельных реле | Мультиплексор | 240 В (DC) /240 В (AC) |
