Портативная недорогая система согласования сигналов SCС

Обзор

SCC – это недорогое решение для решения задач согласования сигналов с небольшим количеством каналов. Эта система работает с устройствами сбора данных М серии и устройствами базового уровня. SCC предоставляет возможность поканальной конфигурации каналов ввода/вывода с использованием одно- и двухканальных модулей, устанавливаемых в компактный экранированный корпус.

SCC шасси

Обзор

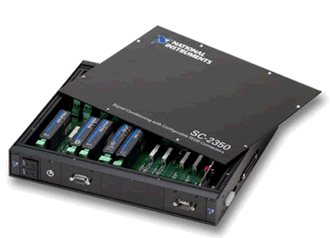

National Instruments производит линейку SCC шасси, включающую в себя три модели – SC-2345 с прямым подключением сигналов под винт, SC-2345 с возможностью подключения сигналов через разъемы и SC-2350 с возможностью подключения интеллектуальных TEDS датчиков. Данные шасси служат для установки и экранировки до 20 модулей согласования сигналов SCC и их подключения к платам сбора данных М, Е и В серий. Все модели шасси доступны с различными вариантами блоков питания:
1. Запитка от устройства сбора данных.
2. Запитка от универсального источника переменного тока
3. Запитка от источника постоянного тока напряжением 7-42 В.

Модули согласования сигналов SCC

Выбор модулей согласования сигналов

	Модуль	Каналы1	Функции	Типы/диапазоны сигналов	Изоляция
Аналоговый ввод	SCC-AI0x	2 ISO	Изолированный усилитель	От ±50 мВ до ±42 В	300 В эфф. напр.
	SCC-AI1x	2 ISO	Изолированный усилитель	±5 В, ±10 В	300 В эфф. напр.
	SCC-A10	2 DI	Атеннюатор	±100 В	250 В эфф. напр.
	SCC-LP01	2 DI	Фильтр низких частот	±10 В, 25 Гц	–
	SCC-LP02	2 DI	Фильтр низких частот	±10 В, 50 Гц	–
	SCC-LP03	2 DI	Фильтр низких частот	±10 В, 150 Гц	–
	SCC-LP04	2 DI	Фильтр низких частот	±10 В, 1000 Гц	–
	SCC-FV04	2 DI	Преобразователь частота-напряжение	0-100 Гц	–
	SCC-TC01	1 DI	Термопарный усилитель	Термопары, ±100 мВ	–
	SCC-TC02	1 DI	Термопарный усилитель	Термопары, ±100 мВ	–
	SCC-RTD01	2 DI	Термосопротивления	Термосопротивления, ±400 мВ, запитка 1 мА	–
	SCC-SG01	2 DI	Мостовая схема (1⁄4-моста, 120 Ом)	±100 мВ, тензодатчики, датчики силы, моменты и т.п.	–
	SCC-SG02	2 DI	Мостовая схема (1⁄4-моста, 350 Ом)	±100 мВ, тензодатчики, датчики силы, моменты и т.п.	–
	SCC-SG03	2 DI	Мостовая схема (1⁄2-моста)	±100 мВ, тензодатчики, датчики силы, моменты и т.п.	–
	SCC-SG04	2 DI	Мостовая схема (полный мост)	±100 мВ, тензодатчики, датчики силы, моменты и т.п.	–
	SCC-SG11	2 DI	Калибровка шунта модулей SCC-SGxx	–	–
	SCC-SG24	2 DI	Мостовая схема (полный мост)	±100 мВ, датчики давления, возбуждение 10 В	–
	SCC-ACC01	1 DI	Вход для акселерометров с IEPE согласованием	±5 В, полоса 20 кГц	–
	SCC-CI20	2 DI	Токовый вход	4-20 мА	–
Аналоговый вывод	SCC-AO10	1 ISO	Изолированный выход по напряжению	±10 В	250 В эфф. напр
	SCC-CO20	1 ISO	Изолированный выход по току	0-20 мА	300 В эфф. напр.
Цифровой ввод/вывод	SCC-DI01	1 ISO	Изолированный цифровой вход	±24 В	24 В
	SCC-DO01	1 ISO	Изолированный цифровой выход	±24 В	24 В
	SCC-RLY01	1	Реле	Переключение токов до 5 А при напряжении 30 В, или 250 ВА	–
	SCC-FT01	SE	Сквозное соединение с каналами платы сбора данных	–	–
