SC серия – устройства сбора данных со встроенными возможностями согласования сигналов

Обзор
Устройства сбора данных SC серии компании National Instruments расширяют возможности платформы PXI путем интегрирования схем согласования сигналов в 16-разрядные модули PXI. Благодаря этому приборы серии SC позволяют работать с различными типами датчиков. В этом случае стоимость на один канал для систем с маленьким и средним количеством каналов получается меньшей, чем у флагманских решений, таких как система согласования сигналов SCXI.

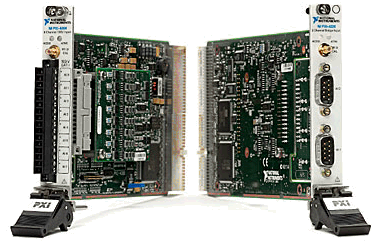

Устройство PXI-4220 предназначено для проведения высокоскоростного сбора сигналов с тензодтачиков, а PXI-4204 для измерения напряжений амплитудой до 100 В, что делает их идеальным выбором для проведения структурных испытаний и использования, например, в автомобильной промышленности, где типичные напряжения имеют величину 42 В. Оба модуля обладают встроенными цепями согласования сигналов, что позволяет осуществлять прямое подключение к ним сигналов и датчиков. В тоже самое время, благодаря высокому разрешению и скорости оцифровки сигнала, эти модули по своим возможностям значительно первосходят системы согласования сигналов SCXI и SCC. Данные модули обладают высокой точностью измерений благодаря наличию встроенных усилителей и фильтров, а также тесной интеграции с программными средствами разработки приложений National Instruments. Кроме этого использование шины запуска PXI позволяет вам осуществлять высокоточную синхронизацию большого количества подобных модулей.

Параметры

	PXI-4204	PXI-4220
Шина	PXI	PXI
Входные каналы	8 дифференциальных до 100 В	2 четверть-, полу- или полных моста
Разрешение	16 бит	16 бит
Частота оцифровки	200 КГц	200 кГц
Входные диапазоны	±0.01 - ±10 В	±0.5 - ±100 В
Параллельная оцифровка каналов	x	x
Линии запуска	Цифровые (2)	Цифровые (2)
Фильтры	2-полюсный фильтр Баттерворта (6 Гц или 10 КГц)	4-полюсный фильтр Баттерворта (10 Гц, 100 Гц, 1 КГц, 10 КГц, обходной канал)
