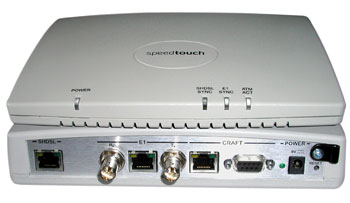

Alcatel SpeedTouch 690s
Данные для бизнеса по запросу
Системы SpeedTouch 690s (сетевой терминал частной линии SHDSL) представляют собой серию сетевых темриналов, позволяющих местным телефонным компаниям (LEC) предоставлять подписные услуги по линии на рынке малых и домашних офисов через широкополосную сеть доступа и симметричные высокоскоростные цифровые абонентские линии (SHDSL).
SpeedTouch 690s со встроенным одиночным или двойным сетевым интерфейсом пары SHDSL позволяют оптимизировать скорость в зависимости от расстояния, отделяющего центральный офис телефонной компании (СО) от объектов клиентов. Они обеспечивают оптимизированное покрытие для предоставления низкоскоростных подписных услуг на линии в последовательном или частичном режиме или EI, либо предоставление полных услуг EI через контур одиночной или двойной пары.
Они поддерживают один последовательный (V.35/X.21/V.36) интерфейс или интерфейс пользователя EI, обеспечивающие взаимное соединение сетевого оборудования предприятия (маршрутизатор, мультиплексер TDM/ATM, PBX) через широкополосную сеть телефонной компании.
Варианты EI также предназначены для обеспечения агрегирования станционного оборудования GSM или 3G.
Комбинируя технологию передачи АТМ и SHDSL, серия SpeedTouch 690s обеспечивает возможность предоставления множества услуг с преимуществом высокого качества АТМ при низкой стоимости в локальном контуре. В результате провайдеры услуг могут предлагать различные уровни обслуживания своим клиентам с соглашениями о полном уровне предоставления услуг (SLA). Таково истинное значение быстрой работы в сети.
Технические данные
Основные характеристики
Подключение маршрутизаотра, мультиплексера или РВХ через последовательный интерфейс или EI позволяет одновременную голосовую связь и передачу данных на одиночной или двойной телефонной линии, что обеспечивает экономичность при пользовании подписными услугами на линии TDM или ATM.
Соединение со станционным оборудованием GSM или 3G через интерфейс EI.
Существуют в нескольких вариантах интерфейсов и передачи : TDM через последовательный интерфейс, TDM и АТМ через EI.
Существуют в вариантах для стандартов одиночной или двойной пары SHDSL (код линии РАМ16).
Обеспечивается локальное или дистанционное управление (установка, конфигурация и техобслуживание)
Варианты изделий:
SpeedTouch 690s EI AALI 2-жильный
SpeedTouch 690s EI AALI 4-жильный
SpeedTouch 690s EI последовательный AALI 2-жильный
SpeedTouch 690s EI последовательный AALI 4-жильный
SpeedTouch 690s EI ATM 2-жильный
SpeedTouch 690s EI ATM 4-жильный
Описание оборудования
Интерфейсы
Интерфейс региональной сети (WAN)
1 или 2 разъема RJ45
Интерфейс пользователя
Последовательный V.35/X.21/V.36 (через внешний кабель с адаптером, заказываемый отдельно)
EI (ITU-T G.703, G.704), разъемы RJ45 (120 Ом) и BNC (75 Ом)
Интерфейс управления
Местное управление через порты DB9 Craft и RJ45 Ethernet
Физические характеристики
Высота : 21.8 мм (1.5")
Ширина : 203.2 мм (8")
Глубина : 152.4 мм (6")
Характеристики управления
Локальное и дистанционное управление
Конфигурация сети связи (Telnet)
Интерфейс с командной строкой
Загрузка и считывание программ и конфигурации
Индикаторы аварийного состояния и наличия питания
Составление списка событий
Рабочая среда
Температура: от -5 до 45°С (от 23 до 113°F)
Влажность: от 5 до 90% без конденсации
Нормы
Безопасность изделия: маркировка ЕС, EN60950 поправка 4, EN41003
Электромагнитная совместимость : ETS 300 386-2, EN55022 класс B и EN55024
Сопротивление: ITU-T K45 (2000)
Телекоммуникации: ETS 300 046-3 для интерфейса пользователя
Климатические условия: ETS 300 019-2-3 класс 3.1E (установка в месте с контролируемой температурой)
Механика : ETS 300 019-2-2 класс 2.3 (транспортировка)
Питание
110 В / 60 Гц или 220-240 В / 50 Гц переменного тока ; адаптеры напряжения
Потребляемая мощность : 6 Вт
48 В постоянного тока – опция
Характеристики программного обеспечения
SHDSL
SHDSL (линейная кодировка TC-PAM) стандарт ITU-T G.991.2, прил. A (Сев. Америка) и прил. B (Европа)
Встроенные эксплуатационные каналы (ЕОС)
Скорость данных:
- От 192 Кб/с до 2.312 Мб/с для 2-жильного режима
- От 364 Кб/с до 4.608 Мб/с для 4-жильного режима
Автоматическая адаптация к скорости мультиплексора доступа к цифровой абонентской линии (DSLAM)
ATM:
ATM WAN
UNI v3.1
ITU-T 1.610 OAM F4/F5 аварийный контроль, проверка соединения, обратные петли
AAL1, AAL5
Фиксированная (CBR) и неопределенная скорость передачи (UBR)
Формирование трафика для каждого соединения
Характеристики интерфейса пользователя АТМ
UNI v3.1
ITU-T 1.432.3
Соединение АТМ VP
Конечная точка сегмента АТМ VP
Услуги по эмуляции контура
Услуги по эмуляции контура, af-vtoa-0078.000
Структурированная (SDT) и неструктурированная передача данных (UDT)
ITU 1.363.1
Сигнализация в основном режиме SDT и режиме CAS
Множественные постоянные виртуальные соединения (PVC) для отдельных интерфейсов EI
Установление синхронизации после сбоев с помщью механизмов SRTS, ACR (в режиме UDT)
