VM-5DS

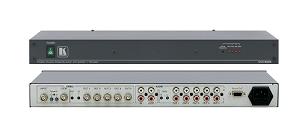

Kramer VM-5DS — усилитель-распределитель для композитного видеосигнала и стереофонического аудиосигнала. Прибор имеет один видео- и один аудиовход. Сигнал с них после буферизации и развязки выдается на пять идентичных выходов. Имеется также выход масштабированного видеосигнала.
Особенности- широкая полоса пропускания — 360 МГц (–3 дБ)
- выходные разрешения масштабатора — VGA (640x480), SVGA (800x600), XGA (1024x768) и WXGA (1366x768)
- проходные входы
- отключаемый терминатор линии входного сигнала
- выбор способа связи для видеосигнала — по переменному или постоянному току
- регулятор уровня аудиосигнала
- регуляторы уровня сигнала и компенсации АЧХ кабеля
- универсальный источник питания от сети 100-240 В
- стандартный корпус для установки в 19-дюймовую стойку (1U). В комплект входят монтажные уголки.
Технические характеристики
| Входы | Композитный видеосигнал (1 вх.): 1 В, 75 Ом, разъем BNC, проходной вход с отключаемым терминатором; Стереозвук (1 вх.): +4 дБм, 50 кОм, разъемы RCA, проходной |
| Выходы | Композитный видеосигнал (5 вых.): 1 В, 75 Ом, разъемы BNC; Стереозвук (5 вых.): +4 дБм, 50 Ом, максимальный размах 27 В, разъемы RCA; VGA (1 вых.): разъем HD15F |
| Полоса пропускания сигнала на уровне –3 дБ | Видеосигнал 360 МГц, аудиосигнал 60 кГц |
| Максимальный размах выходного видеосигнала | 2,2 В |
| Разрешение | VGA (640x480), SVGA (800x600), XGA (1024x768), WXGA (1366x768) |
| Дифференциальная фаза | 0,06° |
| Дифференциальное усиление | 0,03% |
| Отношение сигнал/шум | Видеосигнал 76 дБ, аудиосигнал 0,004% |
| Регулировки | Коэффициент передачи видеотракта –1…+1,8 дБ, компенсация АЧХ кабеля 0…+2,5 дБ, аудиосигнал 0,2…+6 дБ |
| Источник питания | Сеть ~100-240 В, 50/60 Гц, 15 ВА |
| Масса | 1,94 кг |
| Габариты (Ш * Г * В) | 48,3 x 17,8 см x 4,5 см (1U) |
| В комплекте | Сетевой шнур, уголки для установки в стойку |
| Коэффициент нелинейных искажений аудиотракта + шум | 0,021% (1 В, 1 кГц) |
| Связь | Видеосигнал по постоянному или переменному току, аудиосигнал по переменному току |
