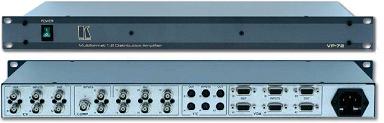

VP-72
VP-72 — многоформатный усилитель, распределитель, рассчитанный на совместную работу с чрезвычайно популярными цифровыми масштабаторами/коммутаторами серии ProScale™. VP-72 представляет собой два усилителя, распределителя 1:2 для композитного видео на разъёмах BNC, два усилителя 1:2 сигналов YC на 4-контактных разъёмах, два усилителя сигналов VGA 1: 2 на разъёмах HD-15 и один усилитель, распределитель 1:2 сигналов YUV на разъёмах BNC. Усилители, распределители видео имеют регуляторы усиления и АЧХ. При включении между двумя цифровыми масштабаторами/коммутаторами серии ProScale™ устройство VP-72 позволяет на одном масштабаторе осуществлять предварительный просмотр изображения, а на другой одновременно выводить реальную программу. Полоса пропускания превышает 400 МГц. Устройство можно использовать в качестве универсального 7-входового усилителя, распределителя 1:2 для любых иных применений. VP-72 размещён в прочном корпусе типоразмера 19” для монтажа в стойку, высотой 1 U и питается от сети ~110 - 240 В, 50 / 60 Гц.
Технические характеристики
| Входы | 2 х CV на разъёмах BNC; 2 x YC на разъёмах «4p»; 1 x YUV на разъёмах BNC; 2 x VGA/UXGA на разъёмах HD-15F. |
| Выходы | 4 x CV на разъёмах BNC; 4 x YC на разъёмах «4p»; 2 x YUV на разъёмах BNC; 4 x VGA/UXGA на разъёмах HD-15F. |
| Тип входа | Открытый. |
| Полоса пропускания сигнала на уровне –3 дБ | 500 МГц (CV); 520 МГц (канал «Y», YC); 470 МГц (канал «Y», YUV); 485 МГц (канал «R», VGA). |
| Максимальный уровень выходного сигнала | 2,4 В (дв. ампл.) / 75 Ом (CV); 2,5В (дв. ампл.) / 75 Ом (канал «Y»; YC); 2,3 В (дв. ампл.) / 75 Ом (канал «Y», YUV); 2,5 В (дв. ампл.) / 75 Ом («R», VGA) при 100% белом поле. |
| Дифференциальная фаза | не хуже 0,02°. |
| Дифференциальное усиление | не хуже 0,04%. |
| К-фактор | не хуже <0,05%. |
| Отношение видеосигнал/шум | не хуже 75 дБ. |
| Перекрестная помеха | не хуже -61 дБ. |
| Управление | Регуляторы усиления и АЧХ под шлиц на днище прибора для всех видеоканалов; переключение ID bit для графических входов. |
| Источник питания | Универсальный ~100 - 240В, 3,5 ВА. |
| Масса | Около 2,6 кг. |
| Габариты (Ш * Г * В) | 19” x 7” x 1 U, для монтажа в стойку. |
| В комплекте | Сетевой шнур. |
Применение
- Видео/графические студии, требующие многоформатного распределения видеосигналов
- Презентационные системы, в которых требуется предварительный просмотр результата
- Сценическое оборудование, образование
