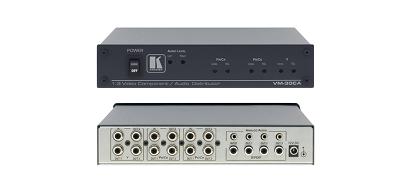

VM-30CA
Kramer VM-30СА — высококачественный усилитель-распределитель для компонентного видеосигнала (YUV), небалансного стереофонического аудиосигнала и цифрового аудиосигнала S/PDIF. После буферизации прибор распределяет входной сигнал каждого типа на три идентичных выхода.
- широкая полоса пропускания — 400 МГц (–3 дБ)
- совместимость с HDTV
- раздельные регуляторы уровня сигналов Y, Pb, Pr и компенсации АЧХ кабеля
- регулировка уровня аналогового аудиосигнала раздельно по стереоканалам
- малогабаритный корпус настольного исполнения.
Технические характеристики
| Входы | Компонентный видеосигнал Y, Pb/Cb, Pr/Cr (1 вх.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA; Цифровой аудиосигнал S/PDIF (1 вх.): 75 Ом, разъем RCA; |
| Выходы | Компонентный видеосигнал Y, Pb/Cb, Pr/Cr (3 вых.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA; Цифровой аудиосигнал S/PDIF (3 вых.): 75 Ом, разъемы RCA; Аналоговый стереозвук (3 вых.): +4 дБм, 150 Ом, 3,5-мм аудиорозетки |
| Полоса пропускания сигнала на уровне –3 дБ | Видеосигнал 400 МГц при полной нагрузке, аудиосигнал >100 кГц |
| Максимальный размах выходного видеосигнала | Видеосигнал 2,3 В, аудиосигнал 1,8 В (S/PDIF), 25 дБм (аналоговый) |
| Дифференциальная фаза | 0,03° |
| Дифференциальное усиление | 0,038% |
| К-фактор | <0,05% |
| Отношение сигнал/шум | Видеосигнал 74 дБ, аналоговый аудиосигнал 87 дБ |
| Регулировки | Уровень –4,1…+6,4 дБ, компенсация АЧХ кабеля 0...+6,3 дБ, аудиосигнал –70…+6,2 дБ |
| Источник питания | =12 В, 500 мА |
| Масса | 3,7 кг |
| Габариты (Ш * Г * В) | 21,5 см x 16,3 см x 4,4 см |
| Опции | Адаптер для установки в 19-дюймовую стойку |
| В комплекте | Источник питания |
| Коэффициент второй гармоники (канал звука) | 0,002% |
| Коэффициент нелинейных искажений аудиотракта + шум | 0,065% |
| Связь | Видеосигнал по постоянному току, аудиосигнал по переменному току (вход), по постоянному току (выход) |
Применение
- Вещательные студии (работа в прямом эфире и видеомонтаж)
- Презентационные системы
- Студии тиражирования
- Торговые организации, системы розничных продаж
