VM-50CA

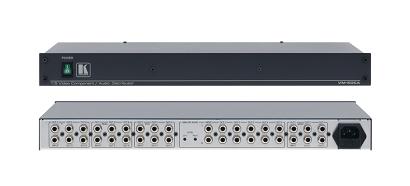

Kramer VM-50СА — высококачественный усилитель-распределитель для компонентного видеосигнала (YUV), небалансного стереофонического аудиосигнала и цифрового аудиосигнала S/PDIF. После буферизации приборы распределяют входной сигнал каждого типа на 5 идентичных выходов.
- широкая полоса пропускания — 400 МГц (–3 дБ)
- совместимость с HDTV
- раздельные регуляторы уровня сигналов Y, Pb, Pr и компенсации АЧХ кабеля
- регулировка уровня аналогового аудиосигнала раздельно по стереоканалам
- корпус высотой 1U для установки в стандартную 19-дюймовую стойку.
Технические характеристики
| Входы | Компонентный видеосигнал Y, Pb/Cb, Pr/Cr (1 вх.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA; Цифровой аудиосигнал S/PDIF (1 вх.): 75 Ом, разъем RCA; Аналоговый стереозвук (1 вх.): +4 дБм, 50 кОм, 2 разъема RCA |
| Выходы | Компонентный видеосигнал Y, Pb/Cb, Pr/Cr (5 вых.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA; Цифровой аудиосигнал S/PDIF (5 вых.): разъемы RCA; Аналоговый стереозвук (5 вых.): 10 разъемов RCA |
| Полоса пропускания сигнала на уровне –3 дБ | Видеосигнал 400 МГц при полной нагрузке, аудиосигнал 350 МГц (S/PDIF), 40 кГц (аналоговый) |
| Максимальный размах выходного видеосигнала | Видеосигнал 2,3 В, аудиосигнал 1,8 В (S/PDIF), 22 дБм (аналоговый) |
| Дифференциальная фаза | 0,05° |
| Дифференциальное усиление | 0,08% |
| К-фактор | <0,05% |
| Отношение сигнал/шум | Видеосигнал 76 дБ (5 МГц), аналоговый аудиосигнал 90 дБ |
| Регулировки | Уровень Y, Pb, Pr –1,2…+6,6 дБ, аналоговый аудиосигнал –67…+6,3 дБ, компенсация АЧХ кабеля 0...+5,9 дБ (50 МГц) |
| Источник питания | Сеть ~100-240 В, 50/60 Гц, 7 ВА |
| Масса | 2,6 кг |
| Габариты (Ш * Г * В) | 48,3 см x 17,8 см x 4,5 см (1U) |
| В комплекте | Сетевой шнур |
| Коэффициент второй гармоники (канал звука) | 0,003% (аналоговый, 1 кГц) |
| Коэффициент нелинейных искажений аудиотракта + шум | 0,015% (аналоговый, 1 кГц) |
| Перекрестные помехи при наихудших условиях | Видео на звук –70 дБ (15 кГц) |
| Связь | Видеосигнал по постоянному току, аналоговый аудиосигнал по переменному току (вход), по постоянному току (выход), S/PDIF по постоянному току |
Применение
- Вещательные студии (работа в прямом эфире и видеомонтаж)
- Презентационные системы
- Студии тиражирования
- Торговые организации, системы розничных продаж
