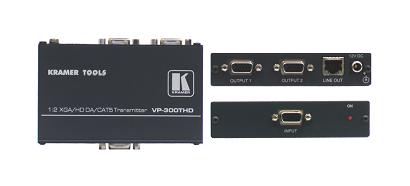

VP-300THD
Kramer VP-300THD — высококачественный усилитель-распределитель для компьютерного графического сигнала VGA-UXGA и более высоких разрешений. Входной сигнал распределяется на два выхода с 15-контактными разъемами HD и выход на витую пару с розеткой RJ-45.
- широкая полоса пропускания — 400 МГц (выходы VGA, –3 дБ)
- управление идентификационным битом по входу
- совместимость с HDTV
- выход для передачи сигналов по витой паре на расстояние до 100 м (требуется специальный приемник)
- разъем для подключения витой пары RJ-45, кабель — UTP (неэкранированная витая пара), например, категории 5
- возможность выбора полярности строчных и кадровых синхроимпульсов для лучшей совместимости с дисплеями выхода на витую пару
- система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания
- малогабаритный корпус Kramer TOOLS™ с возможностью установки трех приборов рядом в 19-дюймовую стойку (1U), с дополнительным адаптером.
Технические характеристики
Входы | VGA (1 вх.): разъем HD15F |
Выходы | VGA (2 вых.): разъемы HD15F; витая пара (1 вых.): разъем RJ-45 |
Разрешение | До UXGA |
Дифференциальная фаза | 0,05° (XGA), 0,28° (витая пара) |
Дифференциальное усиление | 0,03% (XGA), 2,6% (витая пара) |
К-фактор | <0,05% (XGA), 0,1% (витая пара) |
Отношение сигнал/шум | 75 дБ (XGA), 71 дБ (витая пара) |
Регулировки | Уровень –9,1…2,3 дБ, компенсация АЧХ кабеля 0…35 дБ (витая пара) |
Источник питания | =12 В, 280 мА |
Масса | 0,3 кг |
Габариты (Ш * Г * В) | 12 см x 7,5 см x 2,5 см |
В комплекте | Источник питания |
Максимальный размах выходного сигнала | 2,3 В (XGA), 1,4 В (витая пара) |
Связь | По постоянному току (VGA), по переменному току (витая пара) |
Применение
- Передача сигналов компьютерной графики на большие расстояния в школах, больницах, на предприятиях торговли, а также в охранных системах.
- Презентационные и мультимедийные системы
