VM-100CB

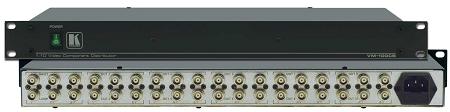

Kramer VM-100CB — высококачественный усилитель-распределитель 1:10 для компонентного видеосигнала (совместимый с HDTV). Он распределяет сигнал, поступающий на единственный вход, на 10 идентичных выходов (используются разъемы BNC). Полоса частот составляет 450 MГц, поэтому усилитель-распределитель «прозрачен» для сигнала даже при работе на самых высоких разрешениях. Проходной выход используется для подключения местного монитора (или другого приемника, работающего с компонентным сигналом) или для построения более крупных систем распределения видеосигнала. Подстроечными регуляторами, расположенными на дне прибора, настраиваются уровни сигналов YUV и компенсация АЧХ кабеля. VM-100CB выполнен в корпусе 19" 1U для установки в стойку и питается от сети переменного тока 100-264 В, 50/60 Гц.
Технические характеристики
| Входы | 1 набор разъемов BNC для входа YUV (Y, Pb, Pr) или RGB, 1 набор разъемов для проходного выхода |
| Выходы | 10 наборов разъемов BNC для выходов YUV (Y, Pb, Pr) или RGB |
| Тип входов/выходов | открытый |
| Полоса пропускания сигнала на уровне –3 дБ | 450 МГц (при полной нагрузке) |
| Максимальный уровень выходного видеосигнала | 2,5 В (дв. ампл.) |
| Дифференциальная фаза | 0.03° |
| Дифференциальное усиление | 0,03% |
| К-фактор | <0,05% |
| Отношение сигнал/шум | 76,8 дБ |
| Перекрестная помеха | -51 дБ |
| Органы управления | Уровень: от –1 до +6,4 дБ; АЧХ: от0 до +7,3 дБ |
| Источник питания | ~100-264 В, 50/60 Гц; 46 мА |
| Масса | около 2,6 кг |
| Габариты (Ш * Г * В) | 19" x 7" x 1U, для монтажа в стойку |
| В комплекте | сетевой шнур |
Применение
- Запись копий без потери качества в студиях тиражирования.
- Оборудование для презентаций, распределение видеосигнала в торговых точках.
- Распределение видеосигнала в домашнем кинотеатре.
- Распределение сигналов RGB или компонентных видеосигналов
