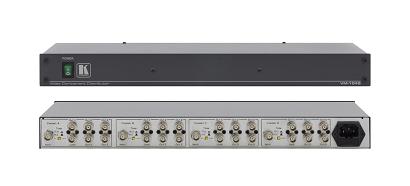

VM-1045
Kramer VM-1045 — высококачественный усилитель-распределитель 1:5 для компонентного видеосигнала. Прибор может использоваться в конфигурациях 4x1:5 (композитный), 2x1:5 (Y/C), 1x1:5 (компонентный RGBS или YUV).
Особенности
- широкая полоса пропускания — 410 МГц (–3 дБ)
- совместимость с HDTV
- четыре канала 1:5, каждый с проходным входом
- отключаемый терминатор для каждого входного канала
- регуляторы уровня сигнала и компенсации АЧХ кабеля для каждого канала
- универсальный источник питания ~100-240 В
- корпус для установки в стандартную 19-дюймовую стойку (1U). В комплект входят монтажные уголки.
Технические характеристики
Входы | Видеосигнал (1 вх., 4 канала): 1 В, 75 Ом, разъемы BNC, проходные |
Выходы | Видеосигнал (5 вых., 4 канала): 1 В, 75 Ом, разъемы BNC |
Полоса пропускания сигнала на уровне –3 дБ | 415 МГц |
Дифференциальная фаза | 0,03° |
Дифференциальное усиление | 0,03% |
К-фактор | <0,05% |
Отношение сигнал/шум | 73 дБ (5 МГц) |
Регулировки | Уровень –2…+6,1 дБ, компенсация АЧХ кабеля 0…9 дБ (50 МГц) |
Источник питания | Сеть ~100-240 В, 50/60 Гц, 2 ВА |
Масса | 2,6 кг |
Габариты (Ш * Г * В) | 48,3 x 17,8 см x 4,5 см (1U) |
В комплекте | Сетевой шнур |
Максимальный размах выходного сигнала | 2,7 В |
Перекрестные помехи при наихудших условиях | –58 дБ |
Связь | По постоянному току |
Применение
- Высококачественное преобразование сигналов RGsB/RGBS в профессиональных системах.
- Распределение компонентного видеосигнала.
- Студии тиражирования
