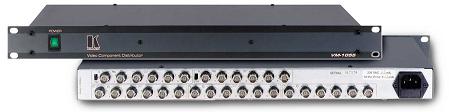

VM-1055
Kramer VM-1055 – усилитель, распределитель 1:5 компонентного видео (разъемы BNC). Имеет пять отдельных каналов, каждый из которых представляет собой широкополосный усилитель, распределитель 1:5. В конструкции предусмотрены проходные гнезда, которые расположены рядом с соответствующими входами, а также функция буферизации. В обычном режиме устройство принимает компонентные видео(RGBHV, RGBS, Y, R-Y, B-Y и т.п.) и распределяет их на пять выходов для дальнейшей передачи на мониторы, проекторы и подобные приборы. Кроме этого все пять каналов могут работать раздельно, что позволяет использовать VM-1055 в качестве пяти усилителей, распределителей для композитного видео или сигналов другого формата. Благодаря полосе пропускания, превышающей 300 МГц, устройство является полностью прозрачным для сигналов высокого разрешения. Прибор выпускается в надежном и прочном корпусе и может устанавливаться в стандартную 19” стойку (занимаемая высота – 1 U).
Технические характеристики
| Входы | 5 х 1 видео (композ. или одна составляющая компон./RGBHV), проходное гнездо, 1 В/75 Ом (BNC: два из них могут быть либо видеовходами, либо синхровходами 1 В/75 Ом, либо входами с уровнями ТТЛ/510 Ом. Выбор осуществляется переключателем на задней панели). |
| Выходы | 5 х 5 видео (композитный или одна составляющая компонентного/RGBHV), 1 В / 75 Ом, разъемы BNC (два из них могут быть либо видеовыходами 1 В / 75 Ом, либо синхровыходами – аналогового типа, либо выходами с уровнем ТТЛ). |
| Тип входа | Открытый. |
| Полоса пропускания видеосигнала | 300 МГц на уровне -3 дБ. |
| Максимальный уровень выходного видеосигнала | 2 В (дв. ампл.). |
| Дифференциальная фаза | 0,1°. |
| Дифференциальное усиление | 0,1%. |
| К-фактор | Менее 0,05%. |
| Отношение видеосигнал/шум | Свыше 74 дБ. |
| Нелинейность | 0,1%. |
| Источник питания | ~230 В, 50 / 60 Гц, 5,3 ВА. |
| Масса | Около 2,6 кг. |
| Габариты (Ш * Г * В) | 19” x 7” x 1 U; устанавливается в стандартную 19” стойку. |
| В комплекте | Сетевой шнур. |
Применение
- Распределение компонентного сигнала в системах телевещания
- Распределение сигналов на компьютерных рабочих станциях
- Студии тиражирования
