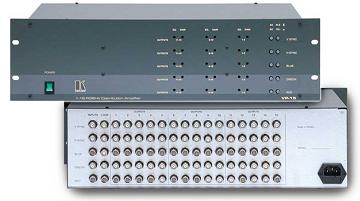

VP-10/VP-15/VP-18
Модели Kramer VP-10, VP-15 и VP-18 представляют собой усилители, распределители 1:10, 1:15 и 1:18 компонентного и графических (RGBHV) видео высокого качества. Каждый прибор может работать как одиночный усилитель, распределитель 1:10 / 15 / 18 RGBHV или как пять независимых усилителей, распределителей видео 1:10, 1:15 или 1:18. В каждом канале предусмотрено проходное гнездо, что значительно повышает функциональную гибкость устройств. Например, на основе двух VP-18 можно сформировать один усилитель-распределитель сигналов RGBHV 1:36. Каждый вход можно сделать либо открытым, либо закрытым при помощи переключателей на передней панели. Для каждого набора выходов имеются соответствующие регулировки уровня и контроля АЧХ. Благодаря полосе пропускания, превышающей 350 МГц, устройства являются полностью прозрачными элементами. Они выпускаются в надежном и прочном корпусе и могут устанавливаться в стандартную 19” стойку (занимаемая высота – 3 Unit).
Технические характеристики
Входы | 1 видео, проходное гнездо, аналоговый сигнал RGB – 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ или аналоговый, разъемы BNC с переключателями эквивалентной нагрузки, переключатели типа входа (открытый/закрытый). |
Выходы | 10/15/18 аналоговых RGB – 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ или аналоговый, разъемы BNC. |
Полоса пропускания видеосигнала | 350 МГц на уровне -3 дБ. |
Дифференциальная фаза | 0,15°. |
Дифференциальное усиление | 0,12%. |
К-фактор | Менее 0,05%. |
Отношение видеосигнал/шум | 71 дБ. |
Перекрестная помеха | -65 дБ. |
Регулировки | Выходной уровень (от -1,4 до +1,7 дБ); контроль АЧХ (от 0 до 2,3 дБ на частоте 5 МГц). |
Источник питания | ~230 В, 50 / 60 Гц, максимум 7 ВА. |
Масса | Около 6 кг. |
Габариты (Ш * Г * В) | 19” x 7” x 3U; устанавливается в стандартную 19” стойку. |
В комплекте | Сетевой шнур. |
Применение
- Распределение сигнала в мультимедийных и презентационных системах
- Студии видеопроизводства
- Студии тиражирования
