SD-7108

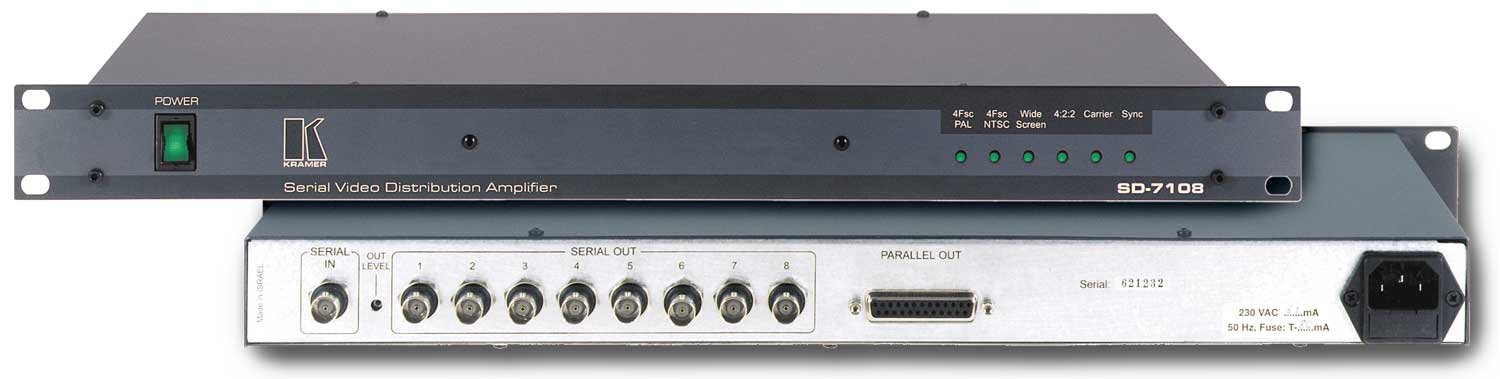

Kramer SD-7108 – многоформатный цифровой усилитель, распределитель 1:8 последовательного видео. Он не нуждается в подстройке, имеет устойчивую АЧХ и функцию перетактирования на выходах, что позволяет ему формировать 8 последовательных цифровых выходных сигнала с низким уровнем джиттера. Кроме того, в нем предусмотрен параллельный выход с перетактированием (уровень ECL).
Устройство позволяет автоматически компенсировать потери сигнала в коаксиальном кабеле 75 Ом. Распознаются любые сигналы в форматах 4fsc PAL, 4fsc NTSC, компонентные сигналы 4:2:2, а также широкоформатные сигналы 16:9 для ТВЧ (телевидения высокой четкости). Светодиоды на лицевой панели обеспечивают индикацию распознаваемого стандарта. Уровень выходного последовательного видео регулируется. Светодиод CARRIER индицирует обнаружение сигнала на входе, а светодиод SYNC показывает наличие горизонтальной синхронизации.
SD-7108 позволяет работать и с 10-битовыми, и с 8-битовыми видео, автоматически распознавая длину слова.
Технические характеристики
| Входы | 1 SDI (SMPTE 259M), 75 Ом, разъем BNC. |
| Выходы | Последовательный: 8 SDI (SMPTE 259М), перетактирование, 75 Ом, разъемы BNC, с регулировкой амплитуды. Параллельный: выход ECL уровня, разъем DB-25F. |
| Компенсация потерь сигнала и перетактирование | Автоматически, не менее чем до 30 дБ в кабелях. |
| Распознавание видеоформата | Автоматическое, 8- или 10-битное слово, в соответствии с форматом входного сигнала. |
| Стандарты | 4fsc PAL, 4fsc NTSC, 4:2:2 (525/625 строк), широкоформатный 360 Мб/с (525/625 строк). |
| Источник питания | ~230 В, 50/60 Гц, 14 ВА. |
| Масса | Около 2,5 кг. |
| Габариты (Ш * Г * В) | 19” x 7” x 1U; устанавливается в стандартную 19” стойку. |
| В комплекте | Сетевой шнур. |
Применение
- Вещательные студии (работа в эфире)
- Цифровые (SDI) студии
