VM-9T

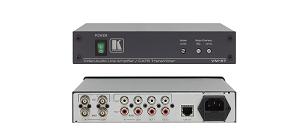

Kramer VM-9T — высококачественный усилитель-распределитель 1:2 композитного видеосигнала и небалансного стереофонического аудиосигнала. Прибор имеет один вход, сигнал с которого после буферизации и развязки распределяется на два идентичных выхода. Имеется также выход на витую пару с разъемом RJ-45.
- широкая полоса пропускания — 350 МГц (–3 дБ)
- проходные входы с отключаемым терминатором 75 Ом
- регуляторы уровня видео- и аудиосигнала и компенсации АЧХ кабеля, утопленные под передней панелью для предотвращения случайного изменения настроек
- длина линии передачи сигнала до 100 м
- кабель — UTP (неэкранированная витая пара), например, категории 5
- универсальный источник питания ~100-240 В
- настольный корпус. Два прибора устанавливаются в стойку рядом друг с другом (1U).
Технические характеристики
| Входы | Композитный видеосигнал (1 вх.): 1 В, 75 Ом, проходной, разъем BNC; Стереозвук (1 вх.): 4 дБм, проходной, разъемы RCA |
| Выходы | Композитный видеосигнал (2 вых.): 1 В, 75 Ом, разъемы BNC; Стереозвук (2 вых.): +4 дБм, разъемы RCA; Витая пара (1 вых.): разъем RJ-45 |
| Полоса пропускания сигнала на уровне –3 дБ | Видеосигнал 350 МГц, аудиосигнал 43 кГц |
| Дифференциальная фаза | 0,06° |
| Дифференциальное усиление | 0,04% |
| К-фактор | <0,05% |
| Отношение сигнал/шум | 76 дБ |
| Регулировки | Видеосигнал — уровень –0,4…+6 дБ, компенсация АЧХ кабеля 0…+10 дБ (50 МГц). Аудиосигнал — уровень –12…+12 дБ |
| Источник питания | Сеть 100-240 В, 50/60 Гц, 12 ВА |
| Масса | 1,4 кг |
| Габариты (Ш * Г * В) | 21,4 см x 16,3 см x 4,4 см |
| В комплекте | Сетевой шнур |
| Коэффициент второй гармоники (канал звука) | 0,005% |
| Коэффициент нелинейных искажений аудиотракта + шум | 0,02% |
| Максимальный размах выходного сигнала | Видеосигнал 2,4 В; аудиосигнал +21 дБм |
| Перекрестные помехи при наихудших условиях | –67 дБ |
| Связь | Видеосигнал по постоянному току, аудиосигнал по переменному току |
Применение
- Распределение видеосигналов высокого разрешения в профессиональных студиях тиражирования
