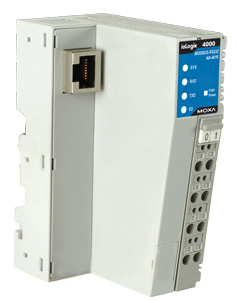

MOXA NA-4010 Коммуникационный модуль Ethernet
MOXA NA-4010
Системы ioLogik 4000 обеспечивают подключение разнообразных датчиков, электрических, электронных и электромеханических устройств к вычислительным системам по сетям Ethernet и Интернет. Модульный принцип построения систем ввода/вывода позволяет выбирать ту комбинацию аналоговых и дискретных входных и выходных сигналов, которая наилучшим образом подходит для решения поставленной задачи.
Обмен данными систем ioLogik 4000 с управляющим контроллером или компьютером осуществляется по сети Ethernet или по последовательным интерфейсам RS -232/ RS -485 с использованием протоколов Modbus / TCP или Modbus / RTU . Протокол Modbus – это открытый, хорошо документированный механизм обмена данными, поддерживаемый большинством современных контроллеров, программно-аппаратных комплексов и SCADA -систем. Тип интерфейса связи системы систем ioLogik 4000 определяется выбором коммуникационного адаптера: Ethernet , RS-232 или RS -485.
Утилита ioAdmin , поставляемая в комплекте с системами ioLogik , предназначена для удаленной настройки и мониторинга модулей ввода/вывода. Утилита автоматически находит все подключенные к сети коммуникационные модули системы сбора данных и графически отображает модели подключенных модулей ввода/вывода. Утилита ioAdmin позволяет создать таблицу адресов Modbus для всех каналов ввода/вывода. Таблица может быть распечатана на принтере или сохранена на компьютере для упрощения последующей настройки SCADA -системы.
Основные особенности
Системы удаленного аналогового или дискретного ввода/вывода: работа по сетям Ethernet и RS -485
Большой выбор модулей ввода/вывода
До 32 модулей ввода/вывода в одной системе: до 512 дискретных или до 128 аналоговых каналов ввода/вывода
Простое обслуживание и быстрая замена модулей
Поддержка стандартных протоколов: Modbus / TCP / RTU / ASCII , совместимость с большинством популярных SCADA -систем
Комплектность поставки
Модуль серии ioLogik 4000
Руководство пользователя
Компакт-диск с утилитой ioAdmin
Основные особенности
Системы удаленного аналогового или дискретного ввода/вывода: работа по сетям Ethernet и RS -485
Большой выбор модулей ввода/вывода
До 32 модулей ввода/вывода в одной системе: до 512 дискретных или до 128 аналоговых каналов ввода/вывода
Простое обслуживание и быстрая замена модулей
Поддержка стандартных протоколов: Modbus / TCP / RTU / ASCII , совместимость с большинством популярных SCADA -систем
Комплектность поставки
Модуль серии ioLogik 4000
Руководство пользователя
Компакт-диск с утилитой ioAdmin
| Характеристика | Значение |
|---|---|
| Интерфейс | Ethernet, 10/100 Мбит/с, разъем RJ45 |
| Протоколы | Modbus/TCP, HTTP, Bootp |
| Настройка IP-протокола | ARP, Bootp, статический IP |
| Утилита настройки | ioAdmin |
| Библиотека программиста | Windows DLL-библиотека MXIO, поддержка Visual Basic, Visual С++, Borland C++ Builder |
| Максимальное количество модулей ввода/вывода | 32 |
| Входное напряжение | 11~28,8 В (пост.), номинал 24 В |
| Потребление питания | 60 мА (при 24 В) |
| Встроенный источник питания системной шины | 5 В, 1,5 А (макс.) |
| Питание исполнительных устройств | 11~28,8 В (пост.), номинал 24 В |
| Ток для исполнительных устройств | 10 А (макс.) |
| Напряжение изоляции | 2000 В |
| Вибрация | до 2G в рабочем режиме, IEC-68-2-6 |
| Вес | 150г |
| Рабочая температура | -20~+60 C |
| Монтаж | на DIN-рейку |
