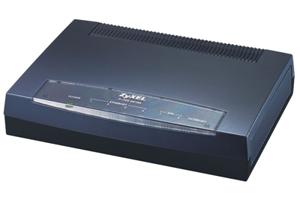

ZyXEL P-793H
Скоростной модем ZyXEL P-793H SHDSL.bis для корпоративных сетей, позволяющий передавать данные на большие расстояния по 2-проводной (5,6 Мбит/с) и 4-проводной (11,38 Мбит/с) выделенной линии. Сочетает в одном корпусе модем SHDSL.bis, маршрутизатор с межсетевым экраном и обеспечением QoS, VPN-шлюз и 4-портовый Ethernet-коммутатор.
Благодаря своей надежности, помехозащищенности и высокой симметричной скорости передачи данных, SHDSL-модемы ZyXEL уже много лет широко используются в корпоративных сетях. Дальнейшим развитием стандарта SHDSL является расширенная версия SHDSL.bis, имеющая модуляцию TC-PAM32 и обеспечивающая существенный выигрыш в скорости.
Используя преимущества современной технологии SHDSL.bis, высокоскоростной маршрутизатор ZyXEL P-793H позволяет передавать данные, голос и видео по одной медной паре на скоростях до 5,69 Мбит/с. В 4-проводном режиме скорость связи может быть удвоена и достигать 11,38 Мбит/с. Это почти в 2,5 раза превышает возможности обычного SHDSL-модема.
Маршрутизатор доступа с расширенными функциями безопасности
P-793H обеспечивает симметричное высокоскоростное подключение к Интернету, защищенное встроенным межсетевым экраном (Firewall) с непрерывным контролем состояния соединений (Stateful Packet Inspection – SPI) и защитой от DoS-атак. Используя удобный веб-интерфейс управления, администратор может по своему усмотрению настраивать права доступа в локальную сеть, разрешая или запрещая доступ к определенным ресурсам. Поддержка IPSec VPN-туннелей позволяет безопасно объединить офисы компании через публичную сеть Интернет.
Построение территориально распределенной корпоративной сети
Маршрутизатор P-793H поддерживает режимы клиент/сервер, что позволяет использовать его как для подключения к DSLAM-у, так и для совместной работы с другим SHDSL-модемом по схеме «точка-точка». Кроме этого, в 2-проводном режиме P-793H обеспечивает подключение к центральному офису сразу двух удаленных филиалов компании, как показано на рисунке:
Встроенный коммутатор Fast Ethernet с автоматическим определением типа кабеля по всем портам обеспечит объединение в локальную сеть до 4 компьютеров без использования дополнительных устройств. Если P-793H используется в локальной сети с большим числом компьютеров, то его можно подключить к внешнему коммутатору Ethernet. Функция VLAN на базе Ethernet-портов позволяет объединить пользователей локальной сети в независимые рабочие группы.
К особенностям P-793H можно отнести резервирование выделенной линии посредством коммутируемого соединения или с помощью функции автоматического перенаправления трафика на запасной шлюз в локальной сети.
Поддержка качества обслуживания (QoS)
Статическая привязка PVC в SHDSL-линии к соответствующему разъему RJ-45 на Ethernet-порту гарантирует передачу по выделенной линии различных видов трафика с заданным качеством обслуживания (CBR, VBR, UBR). Данная функция уже давно успешно применяется, например, в ADSL-модемах для предоставления услуг интерактивного цифрового телевидения (IPTV).
Управление полосой пропускания канала связи (функция «Bandwidth management») позволяет оптимизировать работу приложений TCP/IP и выделить каждому приложению гарантированную полосу в зависимости от адресов отправителя/получателя и типа сервиса (номера порта).
Рекомендуется к применению
-
Для объединения двух офисов по одной или по двум медным парам в режиме «точка-точка» с организацией симметричного полнодуплексного соединения на скоростях до 11,38 Мбит/с
-
В корпоративных сетях для подключения нескольких филиалов на скоростях более 2 Мбит/с (рекомендуемое серверное оборудование ZyXEL IES-1000 с модулем SAM1216-22)
-
Для подключения двух удаленных филиалов к центральному офису средствами абонентских модемов по схеме «точка – 2 точки» на скоростях до 5,6 Мбит/с
-
Корпоративным клиентам, как основа локальной сети со скоростным симметричным полнодуплексным каналом в Интернет
-
Для безопасного объединения локальных сетей через публичную сеть Интернет посредством IPSec VPN-туннели
-
Операторам DSL-сетей для подключения корпоративных клиентов и небольших офисных комплексов. Функция статической привязки PVC к порту Ethernet позволяет подключить к Интернету через один маршрутизатор P-793H несколько фирм, расположенных в одном здании.
Характеристики
Prestige 791R EE
|
P-792H EE
|
P-793H
|
|
Встроенный модем SHDSL
|
G.SHDSL
|
G.SHDSL
|
G.SHDSL.bis
|
Число медных пар
|
1
|
1
|
1 или 2
|
Максимальная скорость, Мбит/с
|
2,3
|
2,3
|
11,38
|
Резервирование SHDSL-линии
|
•
|
•
|
•
|
Число портов Fast Ethernet
|
1
|
4
|
4
|
Привязка PVC к Ethernet-порту
|
•
|
||
Число IPSec VPN туннелей
|
10
|
10
|
|
VLAN на базе портов
|
•
|
•
|
|
Встроенный межсетевой экран
|
•
|
•
|
|
Управление полосой пропускания
|
•
|
•
|
Аппаратная база
- Настольное исполнение
- 1 линия G.SHDSL.bis (двух- или четырехпроводная) с разъемом RJ-11
- 4-портовый коммутатор Fast Ethernet (10/100 Мбит/с) с автоматическим определением типа кабеля и поддержкой VLAN на базе портов для подключения к локальной сети
- 8 светодиодных индикаторов: POWER, ETHERNET 1-4, DSL 1-2, INTERNET
- Двухрежимный порт «Console/Aux» для локального управления или резервирования SHDSL-подключения по коммутируемой линии
- Кнопка «Reset» для возврата к заводским настройкам.
Поддержка стандартов G.SHDSL
-
ITU-T 991.2 G.SHDSL и G.SHDSL.bis
-
Симметричная передача данных на скоростях до 5,69 Мбит/с для 2-проводного режима или до 11,38 Мбит/с для 4-проводного режима
-
Автоматическое согласование скорости соединения или ручная установка
-
Выбор режима Клиент/Сервер
-
Поддержка режима «точка-многоточка».
Поддержка ATM
-
ATM Forum UNI 3.1/4.0 PVC
-
Максимальное количество PVC 8
-
Мультиплексирование LLC и VC
-
RFC 1483/2684 (Multiple Protocol over AAL5)
-
RFC 2364 (PPP over AAL5)
-
RFC 2516 (PPP over Ethernet)
-
MAC Encapsulated Routing Link Protocol (ENET ENCAP)
-
ATM QoS CBR, UBR, VBR
-
Статическая привязка PVC на SHDSL-порту к разъему RJ-45 на Ethernet-порту.
Безопасность
-
Встроенный межсетевой экран (Firewall) с непрерывным контролем состояния соединений (Stateful Packet Inspection – SPI) и защитой от DoS-атак
-
Подробный журнал работы с предупреждением об атаках в режиме реального времени
-
Поддержка до 10 IPSec VPN туннелей
-
VLAN на базе Ethernet-портов
-
Универсальная фильтрация пакетов (не IP-трафик)
-
Фильтрация пакетов протокола IP
-
Фильтрация WEB-страниц по ключевым словам в URL
-
Настройка удаленного управления (FTP, Telnet, WWW)
-
Эффективное управление полосой пропускания.
Сетевые протоколы
-
Маршрутизация протокола IP: TCP, UDP, ICMP, ARP
-
Статические маршруты, RIP v1 и RIP v2
-
Мост стандарта IEEE 802.1d
-
Трансляция сетевых адресов и портов NAT
-
Поддержка работы мультимедийных приложений через NAT
-
DHCP сервер/ретранслятор/клиент
-
Static DHCP
-
Dynamic DNS (DDNS)
-
Поддержка нескольких IP-адресов на LAN-интерфейсе
-
Universal Plug and Play (UPnP)
-
IP Multicast IGMP v1/v2
-
DNS proxy
-
IGMP Proxy.
Администрирование
-
Управление через WEB-интерфейс
-
Управление через Telnet (система меню, командная строка)
-
Системная консоль (система меню, командная строка)
-
Две категории прав доступа к управлению (администратор и пользователь)
-
Резервирование и восстановление рабочей конфигурации
-
FTP/TFTP для замены управляющей микропрограммы и конфигурационного файла
-
Администрирование по SNMP
-
Встроенные возможности диагностики линии.
Возможности резервирования линии SHDSL
-
По коммутируемой линии через порт RS-232
-
Перенаправление трафика на запасной шлюз в локальной сети.
Встроенная система защиты от всплесков напряжения
-
Удовлетворяет условиям стандарта K.21
-
Differential mode: max. 4KV
-
Common mode: max. 10KV
Другие характеристики
-
Внешний блок питания 12 VAC, 1A
-
Энергонезависимая память (Flash ROM)
-
Диапазон рабочих температур: от 0 до 40°C
-
Относительная влажность от 20 до 85%
-
Размеры: 125 (глубина) x 178 (ширина) x 36,5 (высота)
-
Масса: 345 г.
Комплектация
- Маршрутизатор SHDSL.bis
- Адаптер питания
- Ethernet-кабель длиной 180 мм
- Телефонный кабель для режима «точка-точка» длиной 180 мм
- Телефонный кабель для подключения двух SHDSL-модемов (режим «точка-многоточка») длиной 180 мм
- Консольный кабель-переходник DB-9F RS-232 для локального администрирования
- Модемный кабель-переходник DB-9M RS-232 для резервирования SHDSL-подключения по коммутируемой линии
- Руководство по установке
- Гарантийный талон
- CD с документацией
