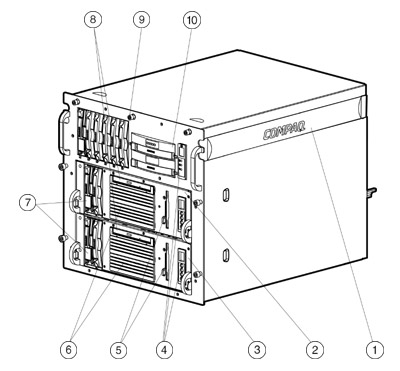

HP ProLiant CL1850

• Удаленные системы (притом что квалифицированный обслуживающий персонал отсутствует, а решение должно соответствовать высокой степени готовности).
• Решения для удаленных офисов большой компании, обеспечивающие высокий уровень готовности приложений: баз данных, почтовых систем и т.д.
• Специализированные серверы поддержки Microsoft Exchange, Novell GroupWise, Lotus Notes и других приложений
• Решения для отдела компании, которому требуется повышенная готовность при обработке информации.
• Кластерное решение, чтобы сэкономить офисное пространство (весь кластер занимает в стойке высоту 10U).

Вероятно, еще более важным аргументом в пользу нового кластерного продукта Compaq является исключительно низкий уровень цен и простота работы с кластером. По существу, новый продукт не требует ни сборки, ни тестирования: он относится к категории pre-wired и pre-tested. Небольшой размер, возможность гибкой конфигурации кластера и отработанные новые инструменты управления делают его внедрение быстрым и безболезненным.

Компоненты кластера

В качестве серверов кластера применяются модифицированные серверы Compaq ProLiant 1850R, что служит гарантией готовности данного решения, использующего стандартные серверные технологии.

Характеристики серверов кластера:

• Возможность установки до двух процессоров Intel Pentium III 550 МГц.
• Память с коррекцией ошибок ECC SDRAM емкостью 128 Мбайт с возможностью расширения до 1 Гбайт.
• Высокопроизводительные диски Ultra2 SCSI на 10 тыс. об./мин, используемые как в серверах (до двух), так и во внешней системе памяти кластера (до шести).
• Четыре слота PCI в сервере, из которых два свободны для установки дополнительных контроллеров PCI.

Для соединения серверов используется Ethernet, который поддерживается двумя интегрированными на системных платах серверов контроллерами 10/100 Ethernet (Heartbeat). Интегрированный двухканальный Ultra-Wide SCSI контроллер поддерживает работу устройств SCSI на серверах. В одном из PCI-слотов серверов установлен 10/100 Ethernet-контроллер, а другой слот занят под Compaq 64-bit Dual Channel Wide-Ultra2 контроллер для соединения серверов с разделяемой системой внешней памяти. Каждый сервер имеет место для дисков hot-plug (одно для загрузочного диска и второе для дополнительного диска), а также для заменяемого устройства полной высоты (например, для накопителя DLT).

Система внешней памяти кластера построена на базе разделяемой памяти SCSI и предназначена для хранения общих для серверов кластера данных.

Характеристики системы внешней памяти кластера:

• Возможность установки до шести новых низкопрофильных (1”) дисков Ultra2 емкостью 9 или 18 Гбайт каждый.
• Трехканальный RAID-контроллер с поддержкой уровней RAID 0, 1, 4, 5, а также с поддержкой диска online spare.
• Возможность установки в качестве опции второго резервного RAID-контроллера, что решает проблему одновременного обновления кэш-памяти контроллеров (Cash Coherency).
• Возможность подключения к RAID-контроллеру дополнительной внешней стойки памяти Compaq, что увеличивает общий объем разделяемой памяти кластера со 108 до 252 Гбайт.
• Возможность установки резервного источника питания.

Весьма внушительный набор программного обеспечения для управления как серверами, так и кластером в целом предназначен для обеспечения удаленного управления. Набор ПО управления включает в себя:

• Compaq Insight Manager XE (версия для работы через Web-интерфейс).
• Compaq Cluster Monitor (компонент, упрощающий удаленное управление ресурсами кластера).
• Compaq Intelligent Cluster Administrator.
• Compaq SmartStart.

Отказоустойчивость

Для повышения надежности как каждого сервера в составе кластера, так и кластера в целом используются следующие хорошо отработанные серверные и кластерные технологии:
ПО Microsoft Windows NT Cluster Server, Novell High-Availability Services for NetWare 4.0 или Novell Clustering Services for NetWare 5 обеспечивают переключение приложения с отказавшего сервера на второй сервер кластера (Failover), которое может быть инициировано как программными, так и аппаратными сбоями.
Высокопроизводительный RAID-контроллер можно продублировать, чтобы повысить надежность работы с разделяемой системой памяти.
Серверы кластера используют память с коррекцией ошибок, что предотвращает отказы из-за некорректной работы модулей памяти.
Кластер поддерживает установку и конфигурирование избыточного сетевого контроллера, обеспечивающего межсерверное соединение (Heartbeat).
Для восстановления данных, в частности, и для внешней памяти кластера (если позволяет соответствующее приложение) могут быть использованы устройства страхового копирования в серверах кластера.

Таким образом, все наиболее существенные потенциальные точки отказа оборудования кластера могут быть продублированы. И, хотя данное решение, строго говоря, не предлагает полную избыточность и ликвидацию всех единственных точек отказа (интерфейс шины SCSI и разделяемой системы внешней памяти может представлять единственную точку отказа), вероятность отказов здесь исключительно мала.
