Вооще, модульная конструкция серверов PowerEdge от Dell производит сильное впечатление. То же можно сказать и в отношении нового сервера R810 на основе процессоров Xeon 7500: несмотря на сложную компоновку, модульная конструкция позволяет сделать сборку и разборку этого сервера такой же простой, как и детского конструктора.
Модульная конструкция, возможность не применять какие-либо инструменты, простота сборки и разборки – вот что сразу вспоминается о побывавших в нашей тестовой лаборатории серверах PowerEdge от Dell.
Казалось бы, особенности конструкции не имеют прямого отношения к производительности сервера, однако, это точно гарантирует, что сборка, разборка, ремонт или модернизация сервера больше не будут столь трудоемким делом. Более того, все эти операции можно будет выполнять гораздо быстрее – теперь администратору не нужно выяснять, какие инструменты лучше использовать, или беспокоиться, что замена каких-то компонентов займет неоправданно много времени. Даже возможность при первом открытии корпуса сервера, следуя изображенным на задней панели инструкциям, в течение очень короткого времени – от нескольких десятков секунд до нескольких минут – произвести замену комплектующих – это уже само по себе неплохо.
Если судить по фотографиям, сервер Dell PowerEdge R810 не имеет каких-либо специфических черт. Сервер рассчитан на установку в стойку форм-фактора 2U; защитная крышка передней панели также похожа на «Маску Зорро»: хотя она и сделала внешний вид R810 менее шаблонным, но в то же время скрыла большую часть деталей на передней панели. Однако можно сказать, что внешность и внутренне содержание сервера разительно отличаются: достаточно лишь открыть переднюю панель и снять верхнюю крышку сервера, чтобы сполна оценить достоинства его своеобразной конструкции.
Описывая Dell R810 нельзя не рассказать о новой платформе Intel для многопроцессорных решений - Xeon 7500. 3 марта 2010 года Intel представил новую платформу Xeon 7500 с кодовым именем Nehalem-EX. Xeon 7500 – это один из важных, даже можно сказать важнейших, продуктов Intel для серверного рынка в 2010 году. Использующие микроархитектуру Nehalem, процессоры Xeon 7500 имеют несколько особенностей, которые нельзя не отметить: процессорная шина QuickPath и четыре канала QPI со скоростью 6,4 миллиарда передач в секунду. В процессоре применяется интегрированный четырехканальный контроллер оперативной памяти DDR3, что позволило достичь новых высот для пропускной способности системы ввода-вывода и памяти.
Intel 7500 уже получил известность как «самый мощный процессор x86 архитектуры». Он не только соответствует потребностям рынка серверов на основе процессоров x86 архитектуры, но и претендует на место рынке серверов начального уровня на основе RISC процессоров. Для этого платформа Xeon 7500 обладает двумя важными особенностями: хорошими возможностями расширения и перенесенными с платформы Itanium возможностями RAS. С точки зрения расширяемости, каждый процессор в системе на основе Xeon 7500 может поддерживать до 16 модулей памяти. Таким образом, система с четырьмя процессорами может работать с 1 Тб оперативной памяти. К тому же, система на основе Xeon 7500 может быть расширена до восьмипроцессорной без использования контроллера узла.
После анонса платформы Xeon 7500, компания Dell объявила о запуске новых серверных продуктов на ее основе, в том числе четырехпроцессорного сервера R810 формата 2U, четырехпроцессорного R910 формата 4U, а также блейд-сервера M910. Среди этих серверов, PowerEdge R910 обладает наилучшими возможностями для расширения, наряду с высокой надежностью и производительностью, а Dell M910 – представитель нового поколения четырехпроцессорных блейд-серверов с максимальной вычислительной плотностью. В свою очередь PowerEdge R810 – это, так сказать, «компромиссное» решение по сравнению с двумя вышеперечисленными: использование четырех процессоров в корпусе 2U позволяет серверу Dell R810 также иметь очень высокую плотность вычислений, и обладать хорошими возможностями расширения – в сервере есть 32 слота DIMM для установки модулей памяти и 4 гигабитных сетевых контроллера, что делает сервер намного более подходящим для задач виртуализации. Ну и традиционно корпус 2U позволяет устанавливать нужные вам платы расширения, такие как контроллеры FC, InfiniBand, 10G или внешние RAID контроллеры.
Параметры и ключевые особенности сервера Dell R810
Самое сильное впечатление в сервере R810, конечно, производит его модульная конструкция, но преимущества R810 этим вовсе не ограничиваются: встроенный контроллер системного управления Dell Lifecycle Controller, два модуля SD, обеспечивающих восстановление после сбоя на уровне гипервизора, а также новейшая разработка – технология FlexMem Bridge.
Параметры сервера Dell R810 |
|
Тип конструкции, высота корпуса |
Монтируемый в стойку / 2U |
Процессоры |
8-ми ядерные процессоры Intel Xeon 7500 и 6500 |
Количество процессоров |
4 |
Набор микросхем |
Intel 7500 |
Оперативная память |
Максимальный объем: 512 GB, DDR3-1066/1333 |
Разъемы для модулей памяти |
32 слота для модулей памяти DIMM |
Платы расширения |
5 слотов PCI Express x8 1 слот PCI Expiress x4 (формата x8) 1 слот для RAID контроллера (формата x8) |
Жесткие диски |
6 отсеков для установки 2,5 дюймовых винчестеров с интерфейсом SAS/SATA и возможностью горячей замены |
Сетевое оборудование |
4 LAN порта на чипах Broadcom NetXtreme II 5709c, 1 Гбит/сек |
Источник питания |
2 источника питания мощностью по 1100 Вт с резервированием и возможностью горячей замены |
RAID-контроллеры |
Устанавливаются по заказу: PERC H200/H 700/H800, PERC 6/i RAID |
Интегрированная виртуальная машина |
VMWare ESX 4.1 |
Поддерживаемые операционные системы |
Microsoft SQL Server 2008 R2 Microsoft Windows Server 2008 SP2,x86/x64 (для x64 с Hyper-V) Microsoft Windows Server 2008 R2,x64 (с Hyper-V v2) Microsoft Windows HPC Server 2008 Novell SUSE Linux Enterprise Server Red Hat Enterprise Linux |
Гарантия |
Гарантия 3 года на месте установки сервера |
Большие возможности расширения оперативной памяти: сервер R810, использующий процессоры Intel Xeon 7500, поддерживает больший объём памяти, чем предшествующие модели, и более подходит для задач по виртуализации. Также в нем применяется уникальная технология FlexMem Bridge, позволяющая использовать все 32 слота для модулей оперативной памяти даже в случае установки только двух процессоров, благодаря этому, возможна работа с максимальным объемом памяти, равным 512 Гб, что на 166% больше, чем позволял сервер Dell PowerEdge R710.
Встроенный контроллер системного управления: начиная с 11-го поколения серверов, Dell использует Dell Lifecycle Controller – встроенный контроллер системного управления, Dell R810 не является исключением. Благодаря ему возможно осуществление таких задач по управлению сервером, развертывание операционных систем с образа (например, с флешки), обновление BIOS-ов всех компонентов и удаленное управление с помощью виртуального KVM.
Два модуля SD, обеспечивающих резервирование в задачах виртуализации: можно вспомнить, что впервые интегрированные гипервизоры появились на серверах Dell, предназначенных для виртуализации – R805 и R905, в них гипервизор был установлен на SD карту, что позволило использовать все дисковое пространство сервера для виртуальных машин. В серверах Dell 11-го поколения, например, R710 также устанавливался интегрированный модуль гипервизора. Dell R810 оснащен двумя модулями с картами SD, что обеспечивает резервирование от сбоев системы виртуализации на программном уровне.
Конструкция Dell R810
В серверах PowerEdge 11-го поколения компания Dell решила применить несколько новых конструктивных решений. Прежде всего, изменения коснулись передней панели, которая стала еще более изящной. Этот элемент корпуса защищает расположенные впереди сервера компоненты, например, может случайное нажатие кнопки питания, которое обычно приводит к выключению или перезагрузке системы.
В этом сервере формата 2U может быть установлено до четырех процессоров Xeon 7500. При такой плотности размещения требуется хорошая вентиляция корпуса, и если посмотреть на фронтальную панель, можно увидеть, что примерно половина ее поверхности занята вентиляционными отверстиями. Благодаря этому внутри корпуса создается свободный коридор для циркуляции воздуха.
Как и у других серверов 11-го поколения от Dell, у R810 есть контрольная панель с интерактивным LCD-экраном. С помощью этого миниатюрного устройства можно проверять и устанавливать IP адреса сетевых и iDRAC карт. Кроме того, на нем отображаются коды ошибок BIOS. В случае возникновения аппаратных неисправностей цвет экрана становится оранжевым (при нормальной работе его цвет голубой), а администратор может по коду ошибки найти на официальном сайте Dell ее описание, что позволяет оперативно восстанавливать работоспособность сервера.
В левой части фронтальной панели находятся различные разъемы и кнопки, в том числе кнопка питания, два разъема USB 2.0 и один разъем VGA. Под разъемом VGA находится значок голубого цвета с обозначением «EST» – это выдвижная планка с указанными на ней сервисными номерами: меткой обслуживания и кодом экспресс-обслуживания Dell. По буквенно-цифровому коду, называемому в Dell меткой обслуживания, на сайте компании можно быстро получить техническую поддержку.

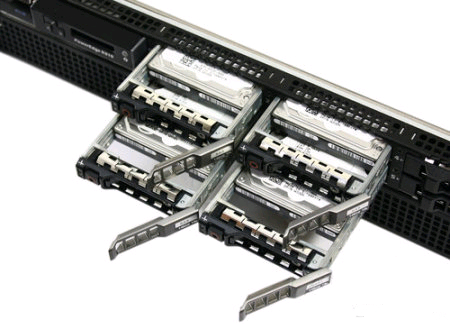

В Dell R810 предусмотрено 6 отсеков для установки 2,5-дюймовых дисков с возможностью горячей замены. Использование дисков формата 2,5 дюйма вовсе не редкость в серверах Dell. Они, хотя и уступают 3,5-дюймовым по объемам памяти, но могут иметь частоту вращения шпинделя до 15000 об/мин., что при большем их количестве позволяет дисковому массиву соревноваться с массивами на 3.5-дюймовых дисках в производительности. К тому же, накопители меньшего размера потребляют меньше энергии и не так сильно греются.
Конструкция фронтальной панели R810 напоминает нам аналогичную модель – R710, а по набору интерфейсных разъемов и наличию LCD-экрана, конструкция фронтальной панели R810 последовательно продолжает традиции линейки серверов PowerEdge.
Краткий итог: платформа с высокой плотностью вычислений для виртуализации серверов
Отлично продуманная конструкция Dell PowerEdge R810 вовсе не является чем-то исключительным. Ранее, в аналогичных продуктах, например, R905 и R710 компания Dell уже продемонстрировала свои возможности в сфере проектирования серверов. Их полностью модульная конструкция, легкость сборки и разборки, возможность производить эти действия без каких-либо инструментов – все это значительно облегчило работу администраторов.
Четырехпроцессорный сервер с высокой плотностью вычислений Dell R810 предназначен для установки в стойку форм-фактора 2U
Использование компонентов с возможностью горячей замены и резервированием улучшило эксплуатационные характеристики сервера. Для высокопроизводительного четырехпроцессорного сервера, ориентированного на работу с критическими задачами это чрезвычайно важно. Конечно же, каждая модель имеет свои особенности: в конструкции Dell R810 такой характерной чертой является применение выдвижного блока жестких дисков. Это позволяет полностью использовать свободное пространство внутри корпуса, поэтому у R810 такие внушительные возможности расширения – 32 разъема для модулей памяти.
Кроме того, благодаря применению оригинальной технологии FlexMem Bridge можно даже в двухпроцессорной конфигурации полностью задействовать ресурсы оперативной памяти сервера, таким образом, для выполнения требовательных к ее объему задач появилось еще одно недорогое решение.
Конфигурация сервера также производит достаточно сильное впечатление. В Dell R810, рассчитанном на формат 2U, удалось разместить 4 процессора, 32 модуля оперативной памяти и 2 карты расширения Riser – это позволяет R810 успешно справляться с широким кругом сложных задач, таких как работа в качестве сервера базы данных среднего уровня, виртуализация серверов, ERP и т.д. Сервер с конструкцией, обеспечивающей высокую плотность вычислений, также очень уместен в центре обработки данных в эру облачных вычислений – производительность высока, а сервер при этом не занимает много места.
Такая, можно сказать, роскошная конфигурация сервера сразу поднимает вопрос об оценке его возможностей.
Автор: Василий Николаевич Нечаев, hwp.ru
