Дигитайзеры

Дигитайзер (digitizer) - это кодирующее устройство, обеспечивающее ввод двумерного (в том числе и полутонового) или трехмерного (3D дигитайзеры) изображения в компьютер в виде растровой таблицы. является типичным внешним специализированными устройства графического ввода.

Задача получения 3D-моделей реальных объектов стоит перед промышленными дизайнерами, инженерами, художниками, аниматорами, разработчиками игровых приложений. Измерение геометрии сложных пространственных форм является основныме требованием для современных производителей технологической оснастки.

Основные области применения дигитайзеры:

• Мультипликация
• Оцифровывание географических карт для работы с географическими информационными системами (ГИС)
• Инженерное проектирование, создание прототипов и обратный инжениринг
• Научная визуализация

Примечание: Обычно процесс обработки изображения дигитайзеров называют сканированием (Не путать сосканером!).
Простейшим дигитайзером является графический планшет wacom.

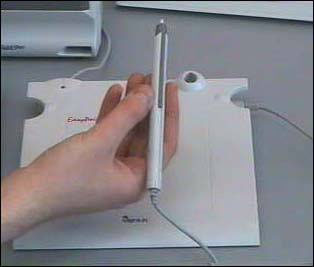

Рис. Графический планшет

В состав устройства входит специальный указатель с датчиком, называемый пером. Собственный контроллер посылает импульсы по ортогональной сетке проводников, расположенной под плоскостью планшета. Получив два таких сигнала, контроллер преобразует их в координаты, передаваемые в ПК. Компьютер переводит эту информацию в координаты точки на экране монитора, соответствующие положению указателя на планшете. С помощью пера Вы рисуете на планшете, при этом графические редакторы могут воспринимать его как кисть, карандаш, мелок и т.д. Перевернув перо, Вы можете стереть изображение. Дигитайзеры, как следует из названия, являются инструментом оцифровки трехмерных объектов. Для дальнейшей обработки и редактирования результатов сканирования существует множество различных программ.

3D дигитайзер

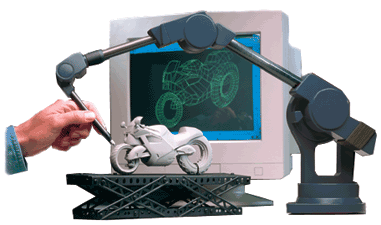

Рис. 3D дигитайзер


Одним из примеров полнофункционального решения для оцифровки объектов любой формы служит недорогой дигитайзер из модельного ряда MicroScribe-3D производства компании Immersion Corporation. На несимметричной основе прикреплен трехшарнирный рычаг, оканчивающийся пером-датчиком. Шарниры с низким уровнем трения обеспечивают практически абсолютную свободу перемещения стального пера. Дигитайзер MicroScribe может оцифровывать предметы, находящиеся в радиусе до 840 мм. Рычаг устройств - жесткий, наличие шарниров позволяет провести дугу с максимальным углом в 330°. Наконечник «руки» может иметь разную форму: в виде шарика или острой иголочки - для снятия более точных показаний. В комплекте со сканером поставляются также ножные педали, которые играют роль правой и левой кнопок мыши.

Рис. Дигитайзер MicroScribe-3D.

Перед каждой оцифровкой дигитайзер должен быть откалиброван. Пользователь выбирает три реперные точки (переднюю правую, переднюю левую и заднюю правую) и вводит их координаты в компьютер с помощью ножных педалей. После этого можно приступать непосредственно к оцифровке. Механические дигитайзеры обладают достаточно высокой точностью - до 0,2 мм. Модели из серии MicroScribe-3D могут снимать координаты со скоростью 1000 точек в секунду и передают информацию со скоростью 38 Кбит/с. Перед сканированием многие дизайнеры расчерчивают объект, вырисовывают линии, по которым пройдет перо.

Рис. Подготовка объекта к оцифровыванию


Оцифровывать можно в полуавтоматическом и ручном режимах. Контактный щуп, установленный на складной арматуре с шарнирными соединениями, считывает информацию о том, в каком месте находится головка, и транслирует эту информацию в координаты X, Y и Z в трехмерном пространстве. Оцифрованные данные в дальнейшем обработываются с помощью специальных прикладных программ (AutoCad, Autodesk, Maya, Rhinoceros и др.).

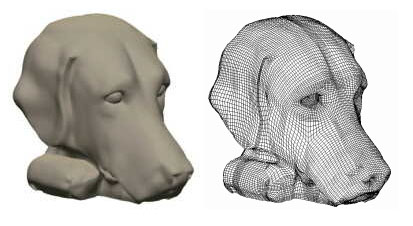

На подготовку к сканированию и саму оцифровку сложного объекта может уйти несколько часов, но с накоплением опыта работы с дигитайзером это время значительно сокращается В процессе сканирования объекта, по мере того как координаты точек попадают в компьютер, на мониторе вырисовывается пространственная модель. Для построения 3D-образов можно использовать программы от Immersion Corporation (набор Digitizing Software Application), которые позволяют представлять отсканированные объекты различными способами, например в виде точек, линий, проволочного каркаса, сплайнов, NURBS (неоднородных рациональных B-сплайнов), а также редактировать и сохранять 3D-образы в файлах форматов dxf, IGES, obj, txt, 3ds для последующего импортирования в другие приложения.

Специалисты по заказным моделям для оцифровки моделей с телевизионным качеством используют более дорогие дигитайзеры для оцифровки своих объектов. Например, используют мобильные координатно-измерительные машины (КИМ) FaroArm производства фирмы FARO Technologies (США). КИМ FARO состоит из опорной плиты, которая крепится к любому подходящему месту и нескольких, соединенных между собой шарнирами, колен. Конструкция очень похожа на строение человеческой руки. У КИМ FARO так же есть своеобразные кистевой, локтевой и плечевой суставы. В каждом шарнире есть датчик контроля угловых перемещений, который в режиме реального времени следит за углом поворота колена, в результате чего программное обеспечение просчитывает координаты откалиброванного щупа - своеобразного пальца. В зависимости от числа колен имеются машины с 6-ю или 7-ю степенями свободы.
По сути, это контактный щуп, который при помощи нескольких потенциометров, установленных на складной арматуре с шарнирными соединениями, считывает информацию о том, в каком месте находится головка, и преобразует эту информацию в координаты X, Y и Z в трехмерном пространстве. Достаточно сделать необходимое количество замеров, и сетка готова. В сканере применена система противовесов; он автоматически учитывает изменения температуры и компенсирует соответствующие расширения и сжатия материалов. Это портативное устройство может работать с объектами вписывающимися в сферу диаметром до 3,65 м и имеет точность до 0,3 мм

Рис. Мобильные координатно-измерительные машины Faro Arm


Трехмерные дигитайзеры используются в качестве систем трехмерного боди-сканирования (3D body scan, т.е. «трехмерное сканирование человеческого тела»). Разработка этих систем была связана с требованиями быстрого обмера большого количества человек (армия), получения точного компьютерного изображения (киноиндустрия) и индивидуального пошива. Трехмерное боди-сканирование применяется также в медицине, мультипликации и при создании систем виртуальной реальности (VRML).

Примеры систем боди-сканирования:

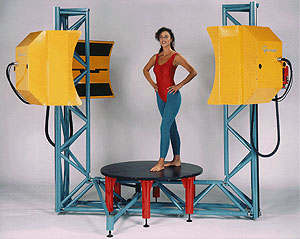

Cyberware Whole Body Color 3D Scanner (производитель Cyberwear ). Сейчас существуют две модели полномасштабных боди-сканеров: WB4 и WBX (WB=Whole Body, т.е. «тело целиком»). Symcad (Французская компания TELMAT Industrie)

В геоинформатике, компьютерной графике, системах автоматического проектирования (САПР), картографии и научной обработке результатов измерения дигитайзер используют в качестве устройства для ручного цифрования графической и картографической информации в виде множества или последовательности точек, положение которых описывается прямоугольными декартовыми координатами плоскости дигитайзера.

Основные типы дигитайзеров по принципу работы:

Ультразвуковые Из всех систем по оцифровке 3D-объектов ультразвуковые (или сонарные) - наименее точные и надежные, но при этом самые чувствительные к изменениям в окружающем пространстве. Ультразвуковые дигитайзеры представляют собой систему передатчиков, жестко закрепленных на стенах и потолке. Смотрятся они весьма неэстетично. Передатчики излучают звуковые волны, на основании информации об отражении которых вычисляются координаты точек поверхности 3D-модели. Так как скорость звука зависит от атмосферного давления, температуры и других условий (например, влажности), то результаты оцифровки одного и того же объекта являются функцией состояния воздуха. Помимо этого данные системы очень восприимчивы к шуму, производимому различным оборудованием (компьютерами, кондиционерами), даже жужжание флуоресцентных ламп влияет на оцифровку. К тому же ультразвуковые системы издают странные «кликающие» звуки, раздражающие оператора и всех находящихся в помещении. В идеальных условиях абсолютная погрешность полученных результатов составляет 1,4 мм. Подобные сканеры применяются в основном в медицине и при оцифровке скульптур.

Электромагнитные Принцип работы электромагнитных 3D-дигитайзеров такой же, как у ультразвуковых систем (принцип радара), только для построения пространственной модели вместо звуковых волн используются электромагнитные. Результат работы этих сканеров не зависит от погодных условий, но находящиеся поблизости металлические предметы или источники магнитного поля снижают точность измерений. Естественно, что подобные системы не могут оцифровывать металлические объекты. Даже в специальных помещениях, не содержащих ничего металлического, погрешность магнитных систем составляет не менее 0,7 мм.

Лазерные Прежде всего следует отметить, что цена этих так называемых бесконтактных (оператор не обводит объект щупом) систем очень высока и нередки случаи, когда она выражается числом с пятью нулями (в американских долларах). Лазерные дигитайзеры обладают самой высокой точностью, но область их применения также имеет значительные ограничения. Большие трудности вызывает сканирование объектов с зеркальными, прозрачными и полупрозрачными поверхностями, а также предметов большого размера либо имеющих впадины или выступы, препятствующие прямому прохождению лазерного пучка. Лазерные дигитайзеры - полностью автоматизированные системы. Невозможность участия художника в процессе оцифровки не позволяет расставить акценты, например более подробно отобразить определенную часть объекта, или, наоборот, приводит к получению детализированных моделей, занимающих слишком много места и требующих значительных мощностей для их обработки. Сама оцифровка происходит достаточно быстро, но последующий процесс перевода автоматически полученных данных в конечное изображение может занять много времени (особенно это касается систем с точечной проекцией).

Механические Эти устройства являются золотой серединой среди всех классов дигитайзеров. Высокая точность и относительно низкая стоимость сделали эти устройства самыми популярными. Принцип их работы заключается в следующем: контуры оцифровываемого объекта обводятся прецизионным щупом, положение которого замеряется механическими датчиками. Затем, используя массив трехмерных координат, специальная программа строит каркасную модель объекта . Большим плюсом механических сканеров является то, что получаемые с их помощью результаты не зависят от погодных условий, уровня шума, наличия электромагнитных полей. Тип поверхности также не имеет значения. Поскольку механические дигитайзеры являются ручными устройствами, их использование требует четкой координации движений и внимательности.
