Уплотнение потоков данных Gigabit Ethernet при помощи технологии CWDM. Информация для расчета бюджета оптической линии

В 2007 году стала явной тенденция к увеличению трафика в сетях операторов связи. Загрузка транспортных каналов передачи данных подходила вплотную к одному Гигабиту в секунду. Актуальной задачей для операторов стало увеличение пропускной способности сети: установить ли, если это возможно, платы на магистраль в 10 Гбит/c или установить систему CWDM и агрегировать потоки GE?

При наличии свободных волокон операторы фактически могли решить задачу увеличения пропускной способности магистральных сетей переходом на 1 волокно: к примеру, заменой двухволоконного SFP модуля на одноволоконный, добавляется второй одноволоконный модуль, тем самым расширяется пропускную способность магистрали до 2 Гбит/c.

При дефиците свободных волокон, операторы старались просчитать стоимость перехода на 10Гбит/с или на агрегацию нескольких GE, используя технологию CWDM.

Если мы рассмотрим стоимость использования 10GE решений известных компаний, таких как Cisco Systems, Juniper Networks, ECI, то она будет очень значительной даже на короткие расстояния – до 10 км. А если рассматривать увлечение пропускной способности до 10GE на расстояния 40 или 80 км, то стоимость перевода магистральной сети на 10GE вырастала в геометрической прогрессии! И даже при рассмотрении оборудования от производителей QTECH, D-LINK, Edge-Core и других, то, сравнивая стоимость 10GE решений, придем к выводу, что перевод на 10GE магистраль бывает оправдан лишь на коротких расстояниях 10-25 км. Не менее важным фактором, осложняющим переход на 10GE, является отсутствие на рынке одноволоконных XFP модулей и слабая совместимость XFP одних производителей с коммутаторами других производителей.

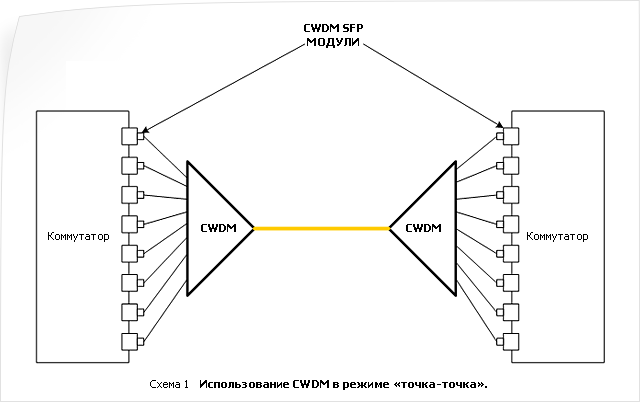

Рассмотрим схемы, которые можно использовать вместе с коммутаторами и CWDM оборудованием (CWDM мультиплексоры и CWDM SFP).

При проектировании различных схем с оборудованием CWDM необходимо всегда рассчитывать бюджет оптической линии.

Информация для расчета бюджета оптической линии.

CWDM SFP модули бывают с излучаемой мощностью от 22 до 35 дБ. Типичные вносимые потери для пассивных CWDM устройств:

• CWDM мультиплексор на 4 порта – от 2 до 3 дБ
• CWDM мультиплексор на 8 портов – от 4,5 до 5,5 дБ
• CWDM мультиплексор на 16 портов – от 7 до 8 дБ
• CWDM OADM мультиплексор на 1 порт – от 0,5 до 1 дБ

Желательно оставлять 2-3 дБ, для устойчивой работы сети в течение длительного времени
