Решения по уплотнению оптических сетей связи с использованием технологии CWDM

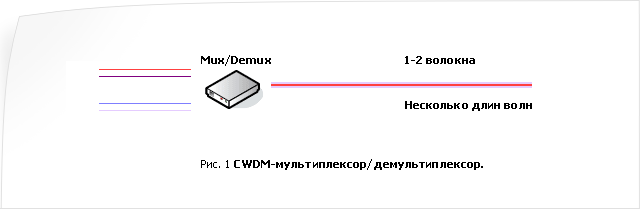

Компания QTECH предлагает широкий выбор всех компонентов CWDM решений: CWDM мультиплексоры/демультиплексоры; OADM мультиплексоры; Конверторы длин волн; CWDM SFP модули.
Гибкие и экономичные решения в области уплотнения оптических волокон позволяют операторам использовать освобожденные оптических волокна для предоставления новых услуг: IPTV, VoIP по новой сети Gigabit Ethernet.
Для получения длины волны, отличной от 1310нм и 1550нм, необходимо оборудование, которое позволяет конвертировать эти длины волн в длины волн необходимые для CWDM мультиплексирования.

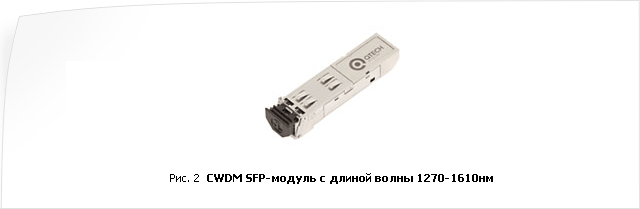

Можно использовать как CWDM SFP-модули (Рис. 2), которые могут работать в оборудовании различных производителей (Cisco, Marconi, ECI telecom и др.), так и оборудование для оптического оборудования компании QTECH.
Использование модулей SFP позволяет сэкономить на оборудовании оптического конвертирования.
Отдельного внимания заслуживают модули добавления и извлечения определенных длин волн - так называемые OADM-модули (Рис. 3), обладающие следующим набором функций:
- Извлечение определенной длины волны;
- Извлечение определенной волны и ее добавление;
- Извлечение определенной волны и добавление другой длины волны;
- Все предыдущие варианты, с 2-мя и 4-мя извлекаемыми и добавляемыми длинами волн.
Существует два варианта реализации:
- Использование CWDM SFP-модулей и пассивных мультиплексоров QTECH (экономичное решение без изменения структуры управления и мониторинга сети).
- Перевод существующего оборудования на длины волн CWDM с помощью оборудования QTECH, возможен перевод оборудования соответствующего стандартам STM-1/4/16, Fast Ethernet и Gigabit Ethernet.
Стоит задача по уплотнению существующих оптических линий связи.

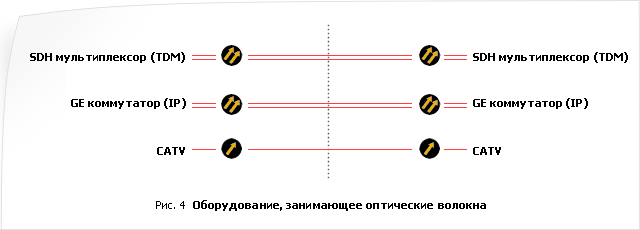

В узлах может располагаться оборудования с различных технологий: TDM, IP, CATV, которые могут занимать достаточно много оптических ресурсов. На рисунке 4 изображено возможное оборудование на сети оператора, занимающее оптические волокна при топологии «точка-точка».
Реализация решения на оборудовании CWDM «точка-точка».

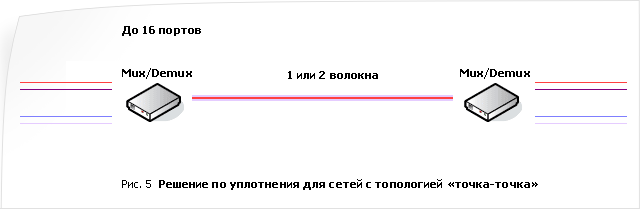

На рисунке 5 изображено использование двух мультиплексоров/демультиплексоров, к входам которых подведены разной длины волны от источников данных, полученных с использование CWDM SFP-модулей или оборудования оптического конвертирования QTECH.
Оборудование позволяет конвертировать любую входящую длину волны передачи данных в длину волны CWDM-мультиплексоров.
В случае использования двухволоконного решения, количество длин волн в CWDM канале соответствует количеству источников данных. А при использовании одноволоконного решения, в канале CWDM используется в два раза больше длин волн, чем источников данных. В этом случае за передачу отвечает одна длина волны, а за прием другая.
Рассмотрим задачу по уплотнения в сетях с топологиями «цепь» и «кольцо».

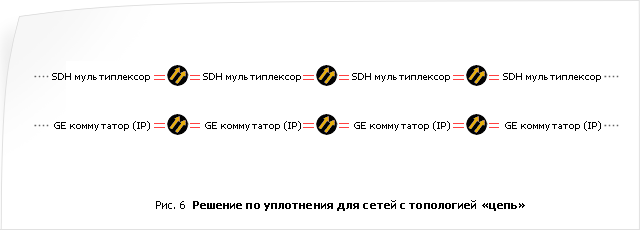

На рисунке 6 изображена сеть с различными источниками данных: TDM, Gigabit Ethernet.
Первый вариант: CWDM магистраль 2 волокна, топология «цепь».

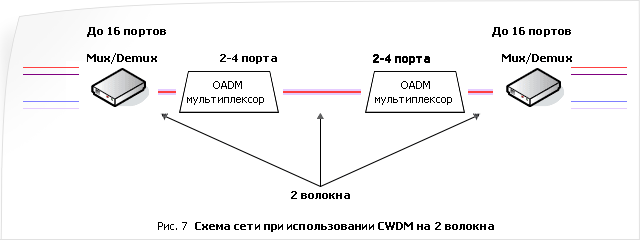

Классический вариант, позволяющий передавать до 16 источников данный по двум волокнам. На рисунке 7 изображен пример уплотнения оборудования с помощью CWDM технологии и с магистралью на 2 волокна.
Достоинства:
- Эффективное решение по уплотнению до 16 источников данных;
- Полностью прозрачное решение, управление остается на уровне активного оборудования;
- Возможность реконфигурирования сети простой заменой модулей CWDM SFP.

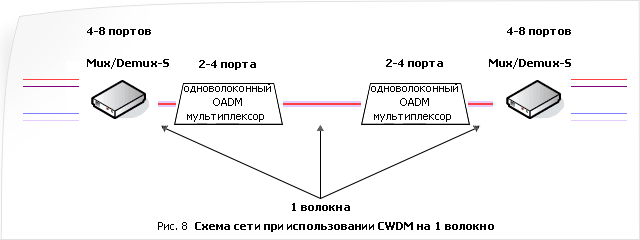

Используются модификация CWDM-мультиплексора на 8/16 портов и модифицированный OADM-мультиплексор для работы по одному волокну.
Достоинства:
- Экономически эффективное решение;
- Нет необходимости в смене имеющегося оборудования у оператора;
- Одно волокно для передачи до 8 различных источников данных;
- Возможность реконфигурирования сети простой заменой модулей CWDM SFP.

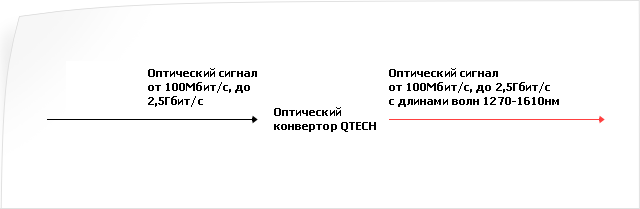

В случае невозможности использования SFP-модулей в оборудовании, находящемся у оператора, есть возможность использовать оборудование оптического конвертирования QTECH, представленного на рисунке.
Компания QTECH предлагает гибкие и экономичные решения в области уплотнения оптических волокн. Освобожденные оптических волокна могут быть использованы оператором для предоставления новых услуг: IPTV, VoIP по новой сети Gigabit Ethernet.
