Бюджетные управляемые решения с поддержкой функций IPTV

В настоящее время (2007-2008г) популярность решений с поддержкой функций IPTV заставляет оператора задуматься о многих вопросах:

• Насколько выгодно вкладывать деньги в реализацию данных решений?
• Будет ли данная технология востребована абонентами?
• Не отстанем ли мы технологически от конкурентов?
• На сколько увеличится стоимость подключения абонента?

И множество других вопросов, которые заставляют оператора сомневаться и часто останавливается на старых, проверенных временем решениях. В данном случае под проверенным решением понимается использование медиаконверторных платформ (шасси) и неуправляемых коммутаторов. Решение с использованием медиаконверторов было достаточно популярно в предыдущие годы и имело несколько плюсов:

• минимальная стоимость подключения абонента;
• отказоустойчивая архитектура;
• нет необходимости переучивать инженеров и техников.

Недостатки решения:

• магистраль 100Мбит;
• много места занимаемого в стойке оператора;
• использование коммутаторов для агрегирования трафика с медиаконверторов;
• сложность монтажа.

Стоит отметить, что все минусы легко покрывались быстротой развертывания сетей, стоимостью подключения и невостребованностью скоростей 1Гбит. В большинстве своем, данные сети развертывались в городах, где еще нет большой конкуренции и даже 100Мбит является хорошей скоростью, а минимальная стоимость подключения обеспечивала быстрый возврат инвестиций. Однако с ростом масштаба сетей выявились и новые негативные факторы:

• плохая масштабируемость решения;
• низкая управляемость и отсутствие действенного контроля за использованием полосы пропускания;
• образование «бутылочных горлышек» с недостаточной полосой пропускания в транспортной сети;
• невозможность гарантированного предоставления новых платных сервисов;
• возможность подмены расчетных данных и сложности с отключением неплатильщиков, низкая конфиденциальность.

Как следствие – с ростом масштаба сети, построенной на консервативной модели, непропорционально возрастают издержки по эксплуатации, снижается лояльность пользователей, что ведет к снижению ARPU, замедлению прироста абонентской базы, технологическому отставанию от конкурентов.

Компания QTECH разработала решение, которое учитывает наиболее часто используемые технологии решений и реализовала функции, которые позволяют нивелировать минусы предыдущих технологий и добавить поддержку современных технологий, такие как IGMP snooping, QinQ, MSTP и другие.

QTECH решила совместить функционал коммутатора и возможности медиаконверторов в одном устройстве. В тоже время основной задачей было сохранить минимальную стоимость подключения и добавить возможности управления в коммутаторы доступа.

Компания QTECH предложила коммутатор 2900 серии с 3 слотами расширения под оптические модули и 2 слотами под модули GE.

Коммутатор обладает широким функционалом и превосходит по возможностям для операторских решений известный коммутатор Cisco 2900.

Поддержка функций для работы с мультикастом, MVR, поддержка QinQ, MSTP, 8 очередей QoS на порт, позволяет реализовывать на данном коммутаторе операторские решения по организации домашних сетей. Более подробное описание можно почитать здесь.

В качестве доступа было принято решение использовать коммутатор средней емкости с 16 портами и сделать его со следующими важными характеристиками:

• удаленное управление;
• минимальный размер;
• минимальное энергопотребление;
• пассивное охлаждение;
• возможность работы в сложных климатических условиях – от -15 до +55 градусов Цельсия;
• оптический одноволоконный порт.

Коммутатор поддерживает широкий набор функций: IGMP snooping, 32VLAN, изоляцию портов, ограничение скорости на порту с шагом 128Кбит/c, подавление широковещательных и многоадресных штормов, loop detection и другие.

QSW-2900 можно назвать самым маленьким коммутатором с таким большим функционалом, его размер всего 220*136*44мм, а широкий диапазон рабочих температур позволяет его использовать в необогреваемых помещениях.

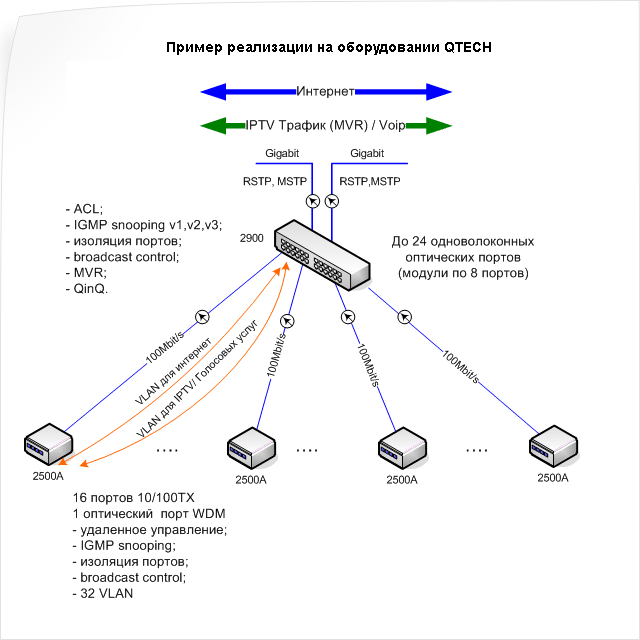

Решение на основе коммутаторов QSW-2900-24 F и QSW-2516 AF с использованием идеологии CVLAN (VLAN на пользователя).

В центральном узле доступа оператора устанавливается коммутатор 2900-24 F с 24 одноволоконными оптическими портами. В домах устанавливается коммутатор 2516 AF обладающий минимальным размером (220*136*44мм) и пассивным охлаждением.

Коммутаторы 2516 AF являются удаленно управляемыми устройствами и могут управляться через административный VLAN. Возможны настройки VLAN, IGMP snooping, просмотр состояния портов. Для использования CVLAN идеологии на коммутаторах 2516 AF могут быть настроены различные VLAN из диапазона 4К.

Возможен так же альтернативный вариант, когда все 2516AF настроены одинаково и уже переименование VLAN происходит на коммутаторе QSW-2900, который с помощью команды SWAP VLAN может изменить входящие VLAN с порта на другие номера VLAN. К примеру, с первого порта VLAN 1-15 пропускаются без изменения, а со второго порта VLAN 1-15 меняются на VLAN 16-31 и так далее с каждого порта. Так же коммутаторы QSW-2900 поддерживают функцию QinQ на порт и selective QinQ, то дополнительно все VLAN могут быть упакованы в тег QinQ на основе порта или на основе VLAN.
