Решения по организации сетей связи при дефиците оптических волокон
Использовать технологию CWDM или ее более широкую версию DWDM? Но ведь использование технологии CWDM экономически оправдано лишь при уплотнении более 4-х источников передачи данных. На сегодняшний день оператору было бы достаточно двух сетей: TDM и Gigabit Ethernet. Компания QTECH предлагает несколько решений, которые позволят построить сеть SDH и сеть Gigabit Ethernet всего по двум оптическим волокнам. Существует два варианта реализации:
- замена существующего оборудования PDH на оборудование SDH QTECH, работающего по одному волокну (экономичное решение с широкими возможностями по расширению и мониторингу сети);
- перевод существующего оборудования на одноволоконный режим работы (возможен перевод оборудования соответствующего стандартам STM-1/4/16, Fast Ethernet и Gigabit Ethernet).

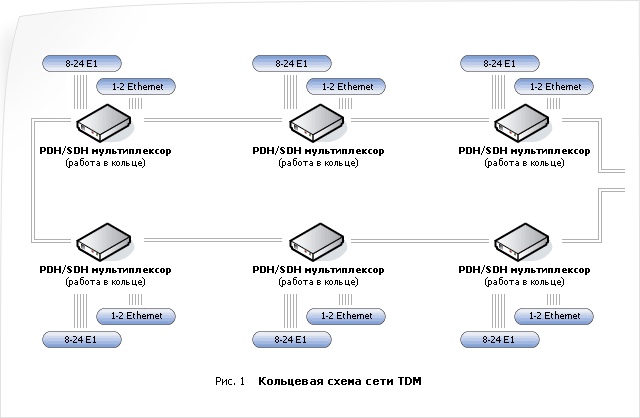

Посмотрим более детально, какие решения возможны. Классическая сеть TDM может быть выполнена как на оборудовании PDH, так и на оборудовании SDH и имеет кольцевую структуру, которая обеспечивает резервирование каналов передачи данных. На рисунке №1 изображена классическая структура сети оператора основанная на технологии TDM.
Замена существующего оборудования на оборудование SDH QTECH, с возможностью работы по одному волокну

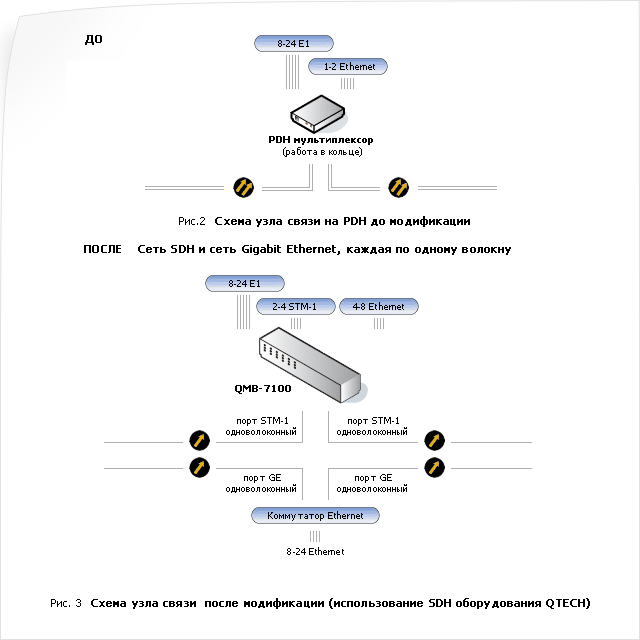

Данный вариант экономически и технологически оправдан, если в качестве оконечного оборудования используется оборудование PDH. На рисунке №2 изображен узел связи до его модификации. На рисунке №3 изображен узел после модификации. Вместо сети PDH строится полноценная сеть SDH с возможностями резервирования по оптике и по каналам передачи Е1.
Достоинства:
- экономически эффективное решение;
- полноценная сеть SDH;
- возможность наращивания на узлах связи оптических ответвлений уровня STM-1;
- возможность использования Ethernet интерфейсов в сети SDH;
- полноценное резервирование оптических портов и потоков Е1;
- две независимых сети передачи данных.

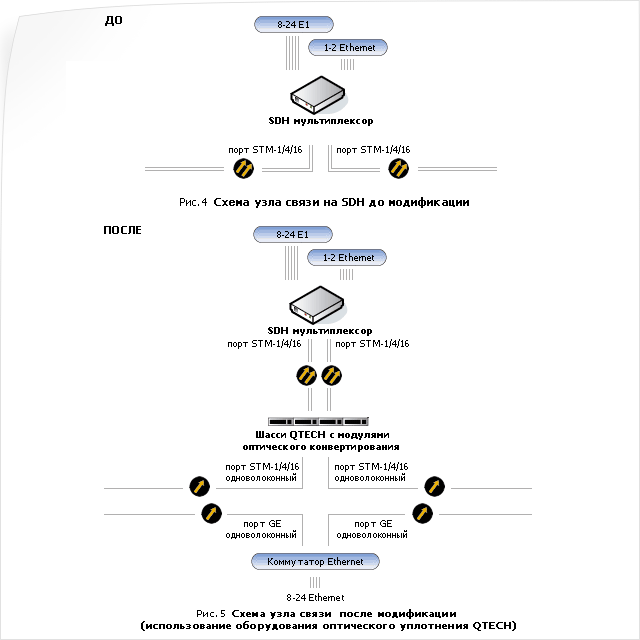

Рассматриваемый вариант оправдан при модернизации существующего оборудования у оператора стандарта SDH, уровня STM-1/4/16. Конвертирование сигнала обеспечивается оборудованием QTECH, которое может принимать любой оптический, электрический сигнал и передавать его по одному волокну с поддержкой функций 3R (Re-time, Re-shape, ….). На рисунке №4 изображен узел связи до модификации. На рисунке №5 изображено решение после перевода двухволоконного оборудования на одноволоконный режим работы.
Достоинства:
- экономически эффективное решение;
- нет необходимости в смене имеющегося оборудования у оператора;
- расстояния между шасси с модулями оптического конвертирования до 100 км;
- возможность гибкой модификации дальности оптического сигнала (смена SFP модулей);
- мониторинг и управления модулями конвертирования на всем протяжении сети.
Компания QTECH предлагает широкие возможности по построению и модернизации сети и является гибким и экономичным решением для освобождения оптических волокон, которые могут быть использованы оператором для предоставления новых услуг: IPTV, VoIP по новой сети Gigabit Ethernet.
