Передача потока Ethernet по каналам E1/STM

В современных условиях стала явной тенденция к увеличению IP-трафика в сетях операторов. В связи с этим, операторы с ранее развитой структурой сетей PDH/SDH стараются снизить эксплуатационные издержки, но в тоже время предложить полный перечень высокоскоростных услуг.

При наличии свободных каналов E1/E3/STM-1 и STM-4 операторы фактически могут решать любые задачи связанные с предоставлением широкого спектра современных услуг. Более того преимущество получают операторы с развитой структурой сетей PDH/SDH, так как основная задача, которую им необходимо решить, это выбрать оборудование для последней мили, которое позволит реализовать все необходимые сервисы на основе уже имеющейся транспортной сети.

Рассмотрим решения основных задач с применением конверторов российской компании QTECH.

Объединение двух офисов в разных городах

В наше время корпоративные пользователи стремятся построить собственную сеть либо получить гарантированную услугу от одного оператора. Если офисы находятся в одном городе, то можно рассматривать оба варианта, но, если офисы находятся в разных городах, то оптимальным решением становится аренда каналов у межрегиональных операторов.

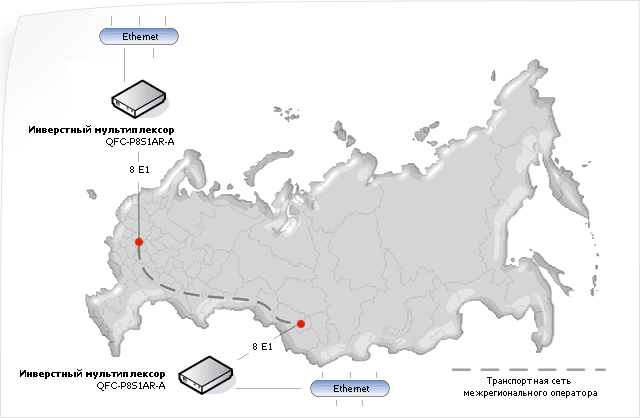

Предположим, стоит задача объединить два офиса в разных городах с использованием каналов nxE1. Задачу можно решить с помощью двух инверсных мультиплексоров QFC-P8S1AR-A или пары модульных вариантов QFC-P8M1DR-A. Использование пары модульных или сочетания QFC-P8S1AR-A и QFC-P8M1DR-A инверсных мультиплексоров позволяет строить управляемые из системы управления конфигурации.

Использование восьми каналов E1 позволяет получить скорость Ethernet близкую к 16 Мбит/сек. Это позволит организовать подключение удаленного офиса к центральной УПАТС так и к серверам, на которых установлены корпоративные базы данных.

Плюсом подобного решение является защита передаваемой информации. Достигается это за счет изоляции Ethernet трафика от глобальной сети.

Объединение множества удаленных офисов

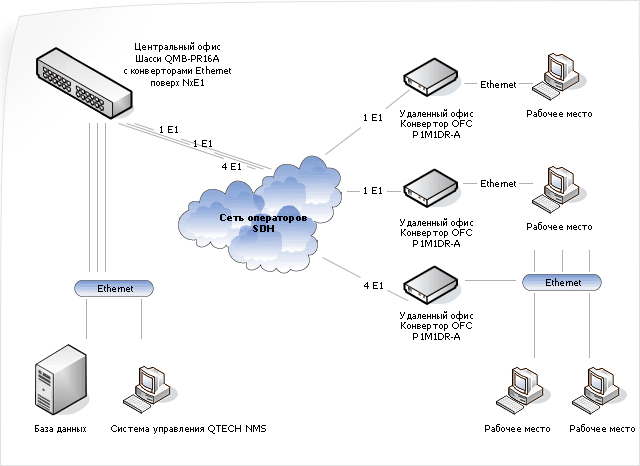

География компаний может быть достаточно широкой, представительства могут быть удалены на тысячи километров либо они могут быть представлены большим количеством. Это правило также касается и государственных структур, в которых идет интенсивный обмен данными. В этом случае задача может решаться с помощью конверторов QFC-P1M1DR-A, QFC-P4M1DR-A, и при необходимости организации более широких по полосе пропускания каналов - QFC-P8M1DR-A, устанавливаемых в шасси QBM-PR16A на центральном узле либо в центральном офисе и аналогичных конверторах, устанавливаемых в удаленных офисах.

Использование данной схемы позволяет организовывать каналы Ethernet со скоростью близкой к 2, 8 и 16 Мбит/сек. Это позволяет решать поставленные задачи, легко выбирая необходимую скорость, в зависимости от потребностей в каждом из офисов.

В свою очередь, шасси QBM-PR16A позволит решать и другие задачи. Например, подключение к сети оператора либо подключение удаленных офисов по оптоволокну, дальнейшее подключение новых офисов и т.д. (с использованием других модулей производства компании)

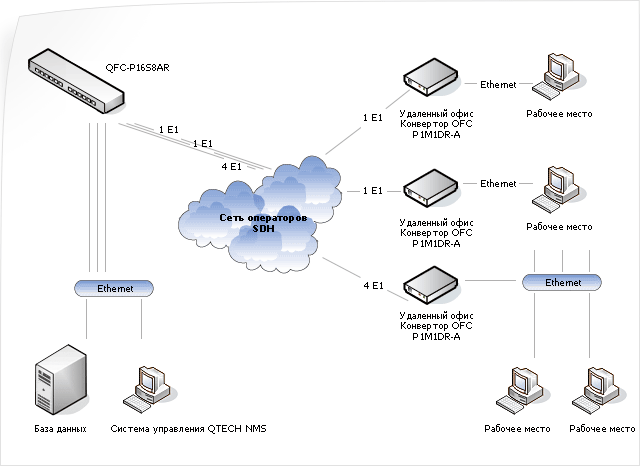

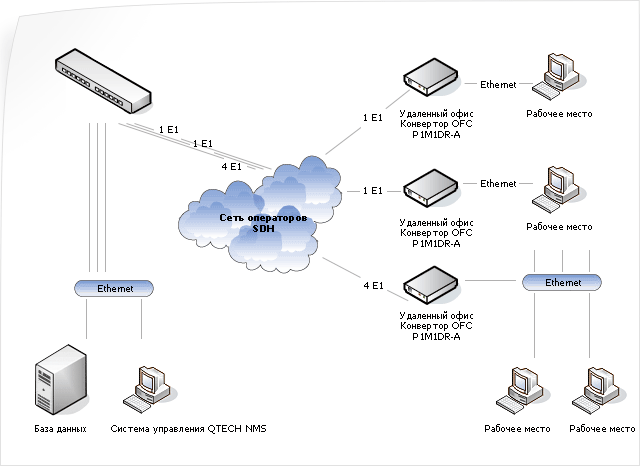

Вышеуказанная задача имеет еще одно решение с использованием агрегатора QFC-P16S8AR-A, а также конверторов QFC-P1M1DR-A, и инверсных мультиплексоров QFC-P4S1AR-A, QFC-P8S1AR-A.

В данном случае QFC-P16S8AR-A используется в качестве узлового оборудования в топологии точка-многоточка и занимает 1U.

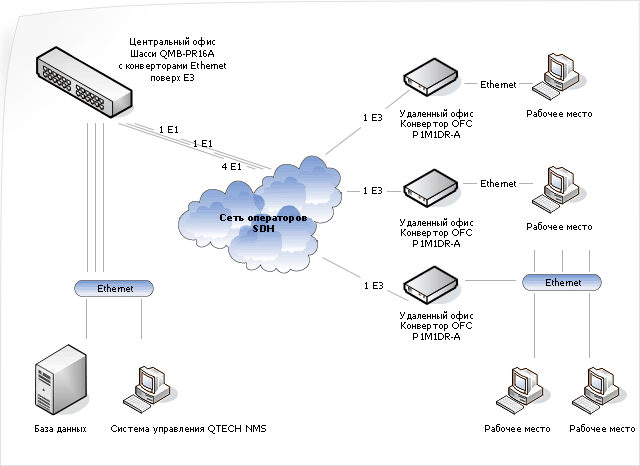

Подобная задача может решаться с подключением через каналы E3. В этом случае потребуется использование конверторов QFC-PE3M1DR.

Столь широкий набор оборудования позволяет решать любые задачи по объединению удаленных филиалов либо учреждений. Например, использование шасси QBM-PR16A позволит использовать каналы E1 и E3 в зависимости от потребностей, т.е. оптимизировать эксплуатационные издержки и получить необходимые сервисы на требуемых скоростях.

Подключение удаленных объектов к глобальной сети Интернет

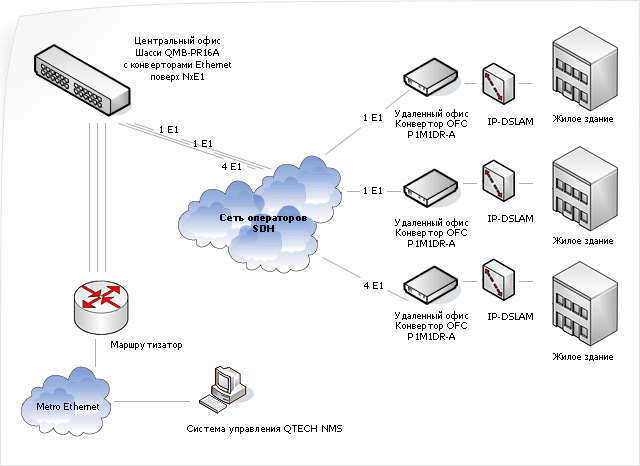

Использование конверторов QTECH открывает широкие возможности по интернетизации сельских школ, поселков и т.д. Предположим, что существует сеть PDH, с помощью которой подключаются удаленные сельские УПАТС и в этой сети существуют свободные каналы E1. В этом случае мы можем реализовать следующую схему.

Реализация данной схемы позволяет в кротчайшие сроки и с минимальными затратами организовать подключение к сети Интернет удаленных объектов используя часть потоков E1 для организации телефонии, а оставшуюся часть потоков для Ethernet. В качестве решения последней мили выступают IP DSLAM и ADSL-модемы.

Вышеуказанная схема имеет еще одно решение с использованием агрегатора QFC-PS1GAP2R1-A, который подключается к транспортной сети SDH с помощью интерфейса STM-1 (channelized STM-1) . В качестве оконечных устройств выступают конверторы интерфейсов и инверсные мультиплексоры на 4 и 8 потоков Е1, подключаемые по стандартным потокам E1.

Высокоскоростное подключение удаленных объектов

В условиях активного перехода к сетям Metro Ethernet и при наличии развитых сетей SDH, часто возникают задачи по объединению пакетных сетей. Самая распространенная задача это получение внешнего канала для городской либо районной сети.

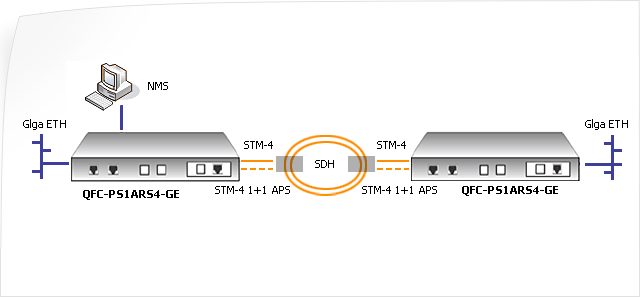

Данную задачу можно решить с помощью конверторов QFC-PS1ARS4-GE, которые позволяют организовать передачу Fast либо Gigabit Ethernet в каналах STM-1 либо STM-4.

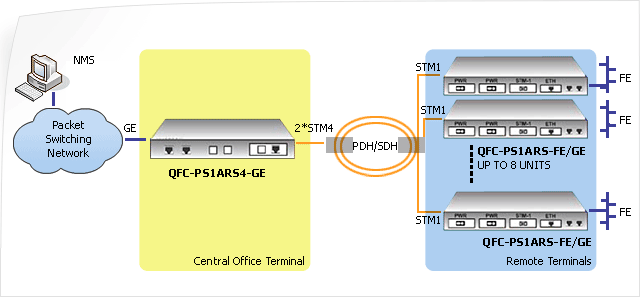

Если в сети несколько сегментов и для каждого можно организовать точку входа в сеть SDH, то конверторы позволяют реализовать топологию точка-многоточка.
