Решение по передаче 2-х STM-1/4/16 или 2-х GE потоков данных по одному волокну
Стоит отметить, что в качестве источников данных могут использоваться различные комбинации: STM+GE, GE+GE, STM+STM и различные длинны волн: 1310нм, 1550нм. Задача: передача трафика от оборудования с интерфейсами STM-1/4/16 и GE/FE по одному волокну.
Решение №1 – Используется оборудование STM и GE оператора и добавляется CWDM оборудование QTECH.
Используемое оборудование:
- у оператора: Любое оборудование с оптическими или медными окончаниями (Рис. 1);
- CWDM оборудование QTECH c системой управления.
Используемое оборудование QTECH:

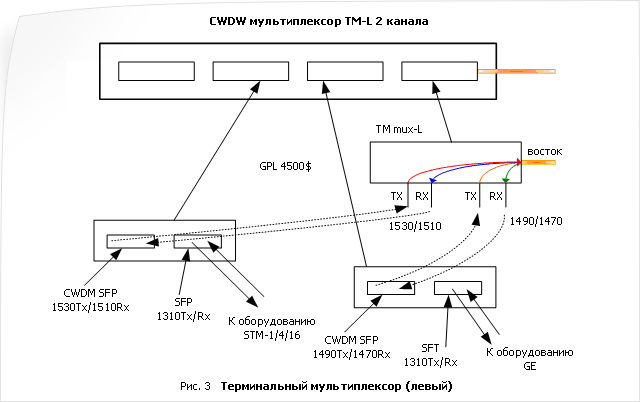

1. Терминальный мультиплексор – используется для конвертации и добавления длин волн в оптоволоконный кабель. Обычно устанавливается в центральных узлах оператора. Схематично терминальный мультиплексор изображен на рисунке 2 и 3.
Мультиплексор состоит из шасси с управлением, модулей оптического конвертирования, модулей CWDM SFP и пассивного терминального оптического мультиплексора, а так же соединительных кабелей.

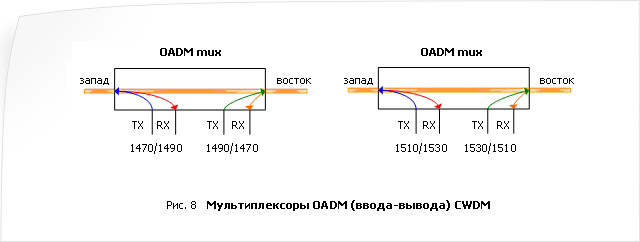

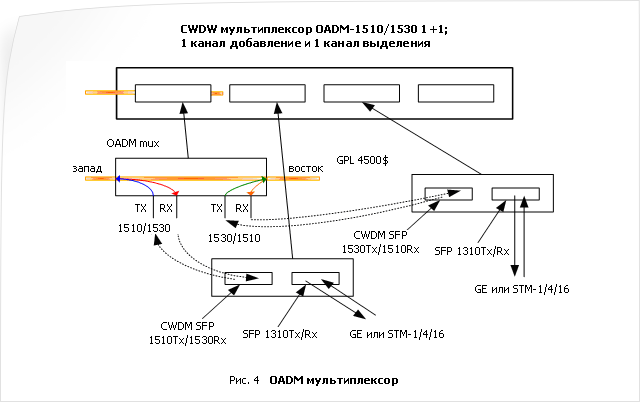

2. Мультиплексор ввода вывода - используется для вывода и добавления длин волн, ответственных за каналы передачи данных. Мультиплексор может быть выполнен как для вывода определенной длины волны, так и для вывода/добавления – один порт вывода, другой добавления.
Мультиплексор состоит из шасси с управлением, модулей оптического конвертирования, модулей CWDM SFP и пассивного OADM оптического мультиплексора, а так же соединительных кабелей.

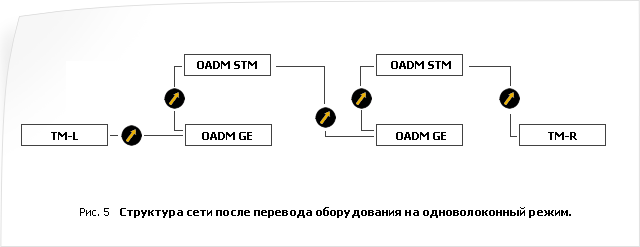

Решение будет выглядеть следующим образом:
Решение №2 – Использование оборудования QTECH для оборудования STM,GE, CWDM.

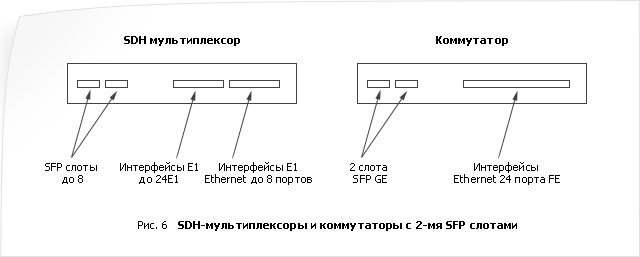

В данном решении используется оборудование стандарта STM-1 и GE компании QTECH, CWDM SFP модули, пассивное оборудование CWDM. В качестве оборудования STM-1 используется мультиплексор QBM-SSADH с модульной архитектурой и STM-1 модулями с SFP слотами. В качестве оборудования GE, используются коммутаторы 2026 с двумя слотами GE.
Используемое оборудование QTECH:

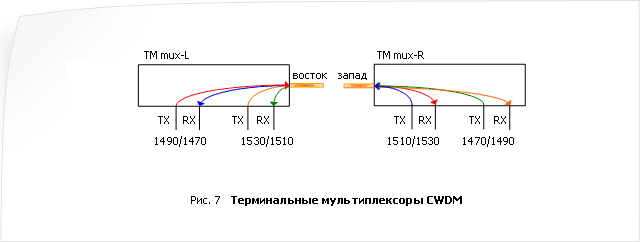

Оборудование на центральных узлах и узлах ввода-вывода: SDH мультиплексор/Коммутатор, модули CWDM SFP, терминальный мультиплексор CWDM или мультиплексор ввода-вывода OADM CWDM.
